در این صفحه اطلاعات کامل مربوط به دستگاه برش لیزری مدل FL3015CT مخصوص فلزات مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس و فیلم کارکرد دستگاه حکاکی و در نهایت فایل PDF کاتالوگ این محصول در اختیار شما قرار خواهد گرفت.

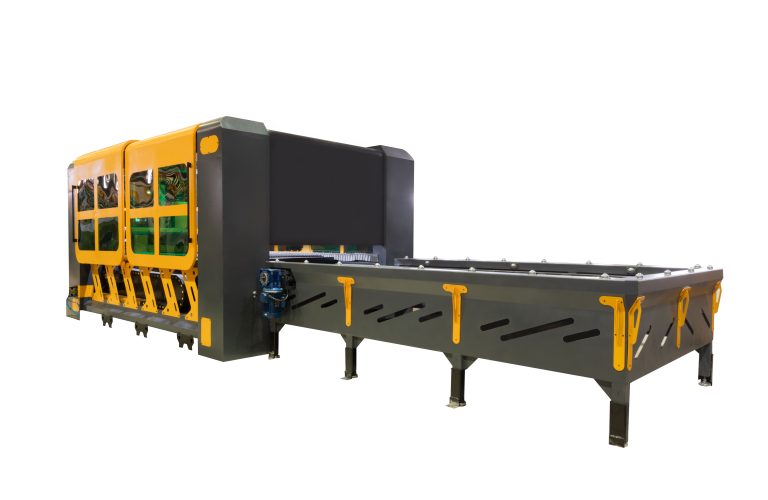

- Metal laser cutting machine with cabin
دستگاه لیزر برش کابین دار
دستگاه برش لیزر فلز کابین دار مدل FL3015CT به وسیله سورس لیزر قدرتمند raycus برای برش دادن صفحات فلزی متوسط و ضخیم به کار می‌رود؛ این دستگاه با این مشخصات نسبت به سایر دستگاه برش ليزر فلزات دارای بالاترین قدرت، سرعت و دقت است.
بدنه و شاسی سنگین این دستگاه، به وسیله سیستم تنش زدایی دارای ساختار ثابت و بدون تغییر حالت است که برای کارهای سنگین مانند برش فلزات ضخیم به کار می‌رود؛ همچنین مجهز به میز تعویض ورق به صورت اتومات است که می‌تواند در زمان بارگیری متریال‌ها صرفه جویی کرده و کارایی را بهبود بخشد؛ سوئیچ میزها تنها 20 ثانیه طول می‌کشد تا فرایند تعویض میز دستگاه کامل شود و همچنین جهت افزایش ایمنی اپراتور و محیط در توان های بالا ، دارای کابین مخصوص می باشد.
برای کنترل برش در داخل کابین و تسلط اپراتور بر روی امور برش سیستم مانیتورینگ نیز تعبیه گردیده است که اپراتور از طریق مانیتورها تمام مراحل را مشاهده و کنترل می نمایید.
تولید این دستگاه در توان های مختلف از 1.5 کیلو وات تا 12 کیلو وات قابل سفارش است که به علت قدرتمند بودن سورس های توان بالاتر از 2 کیلووات حتما تعبیه کابین توصیه میشود.
این دستگاه قابلیت برش طرح و نقشه های پیچیده از طریق نرم افزار های استاندارد طراحی نظیر کرل ، اتوکد ، سالید ورک و ایلاستریتور و… را دارا میباشد.. لازم به ذکر است جهت برش می توان از گازهای اکسیژن ، نیتروژن و هوای فشرده بنا به نوع ورق و کیفیت برش استفاده کرد.
مشخصات اصلی دستگاه لیزر برش کابین دار شایاحک
- استفاده از پروفیل های 180 ، 200 و 250 با گوشت 8 میلی متر در ساختار استراکچر دستگاه
- دارای سیستم روانکاری اتوماتیک محورها متناسب با سرعت حرکتی دستگاه

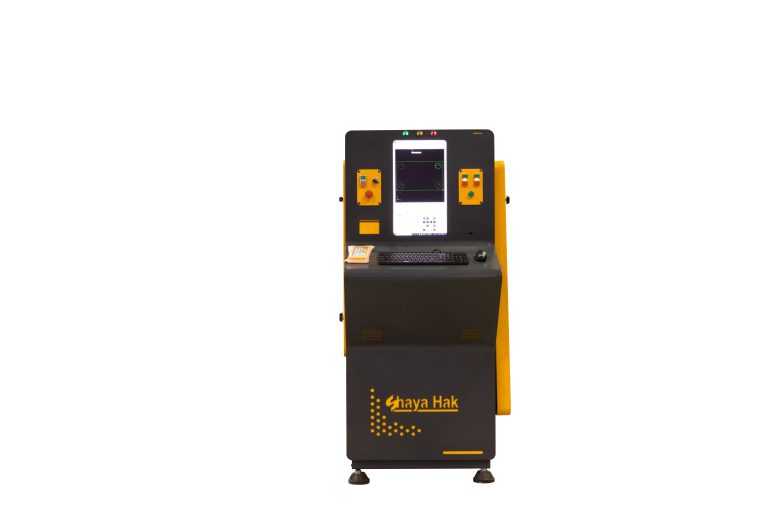

- دارای سیستم مانیتورینگ و نرم افزار FSCUT
برروی شاسی ها فرایند Stress Relief Annealing (تنش زدایی) و پس از آن سندبلاست با استاندارد 2.5 SA: انجام می شود و درنهایت با رنگ اپوکسی زینک رینچ کل شاسی پوشش داده می شود.
- دارای میز تعویض ورق ( جهت افزایش تولید )

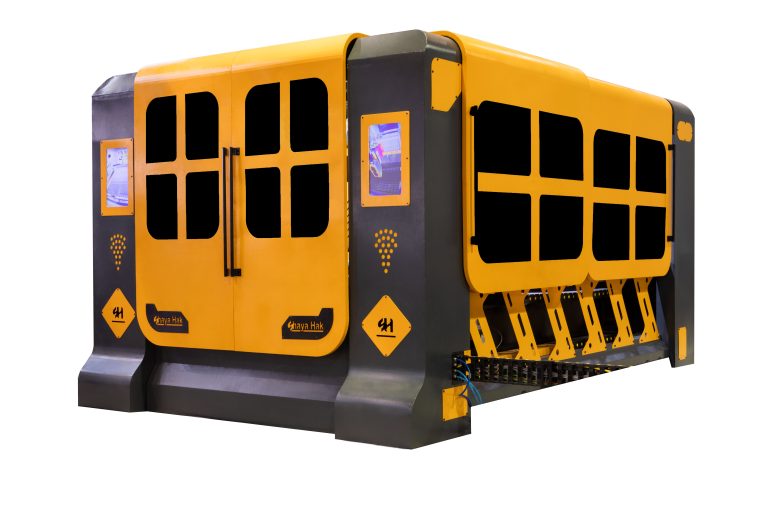

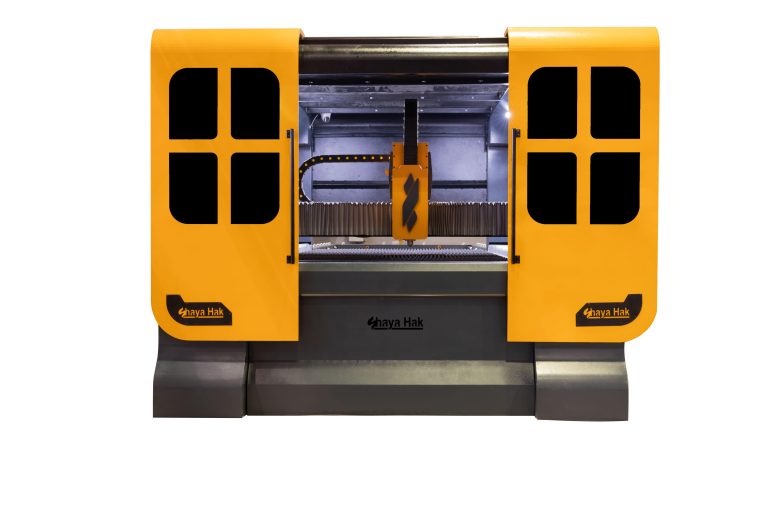

- دارای کابین ( جهت ایجاد ایمنی بیشتر اپراتور در برابر محافظت اشعه )

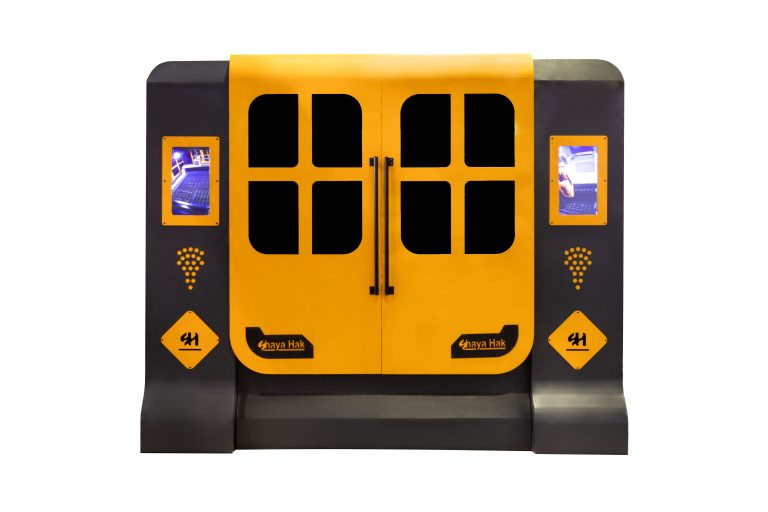

- دارای دو دوربین داخل کابین به همراه دو مانیتور جهت کنترل عملیات برش توسط اپراتور
- دارای هد کاتر اتوفوکوس (تنظیم نقطه کانونی) و Hide control (تشخیص اعوجاج ورق بصورت همزمان)
- عدم ایجاد سوختگی روی قطعه ، کمترین ایجاد ضایعات اضافی در حین برش و عدم آسیب به سطح مجاور
- تعبیه پرشر سوئیچ در راه مسیر گاز که اگر به هر دلیلی گاز قطع شود دستگاه Stop می کند.
- جدول مشخصات
مشخصات فنی دستگاه لیزر برش
آیتم | پارامتر | ||
|---|---|---|---|
توان | 2kw | 3kw | |
ابعاد کارگیر | 3000mm*1500mm | ||
حرکت محور X | 1500mm | ||
حرکت محور Y | 3000mm | ||
حرکت محور Z | 220mm | ||
دقت تثبیت موقعیت | ±0.05mm | ||
دقت تکرار | ±0.02mm | ||
حداکثر سرعت | 80m/min | ||
حداکثر شتاب | 0.8G | ||
حداکثر وزن قابل تحمل میز | 700Kg | ||
پارامترهای منبع تغذیه | برق سه فاز 380V 50Hz |
مشخصات متریال دستگاه لیزر برش
RAYCUS / IPG / MAX | Laser Source | 12../3 / 2 / 1.5 KW | Power |
|---|---|---|---|
Kg 2500-4000 | Total Weight | 6000*2000 -1500*3000 mm | Work Area |
80 – 50 m/min | Max Speed
| Raytools Swiss Brands | Laser Head |
±0.02 mm | Repeated Positions
| 0.8 G | Max Acceleration
|
ROUST / SHIMPO | Motor reducer | Three phase AC 380v 50 HZ | Power parameters
|
8000/1000FCCUT system | CNC CONTROL SISTEM
| DELTA / SCHNEIDER / YASKAWA | Server motor and driver
|
HIWIN / ROUST | Transmissions | HANLI / S & W | Water cooling |
IP54 | Protection Level of Total Power Supply | SMC/ AIRTAC/ SIEMENS | Electrical and Pneumatic |

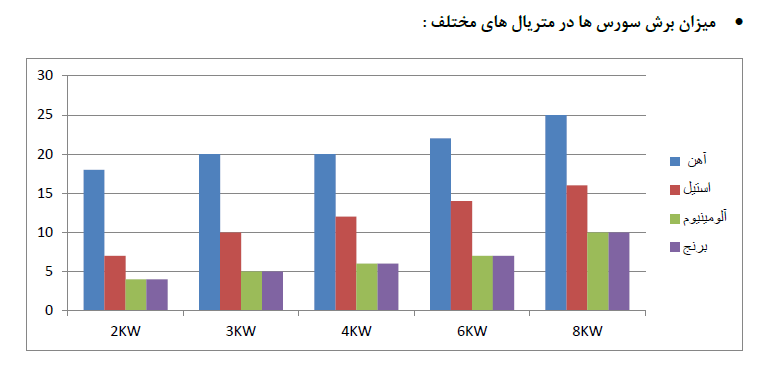

- برش متریال های مختلف
کاربرد دستگاه برش لیزری
- فیلم محصول
از دستگاه‌های برش لیزر فایبر جهت حکاکی و برش انواع فلزات مانند : آلومینیوم ، آهن، برنج ، مس، قلع، طلا و نقره ، برنز، کرم، و بسیاری از فلزات دیگر از جمله ورق های رنگی و آجدار ، ورق‌های اسید شویی و سیاه،ورق های استیل ، ورق‌های گالوانیزه، ورق‌های روغنی با هر نوع ضخامت با کیفیت بسیار بالا به کار برده می‌شوند.
