در این صفحه اطلاعات کامل مربوط به دستگاه حکاکی خراشی ( اسکرایب ) مدل S-1310 مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس و فیلم کار کرد دستگاه حکاکی و در نهایت فایل PDF کاتالوگ این محصول در اختیار شما قرار خواهد گرفت.

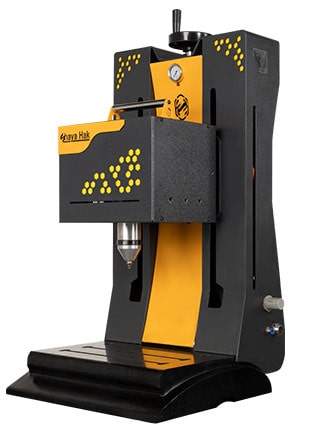

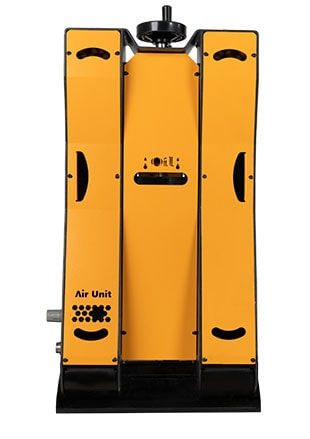

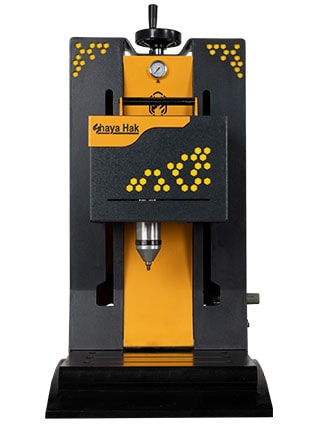

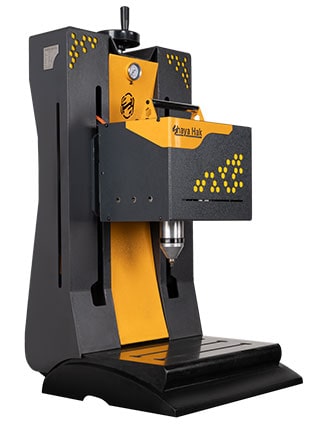

- S-1310
دستگاه حکاکی اسکرایب دارای استراکچر مکانیکی فوق العاده قوی میباشد.
درسری I ( کوبشی ها ) اغلب محور حرکتی دارای یک لینیر و تسمه تایم می باشد اما در اسکرایب (سری S) هر محور دارای دو لینیر موازی و یک پیچ بال اسکرو مخصوص در وسط آن می باشد . علاوه بر استراکچر قوی تر اسلاید یکپارچه و محورها نوع عملکرد قلم و دستگاه نیز بسیار متفاوت است در اسکرایب سوزن درون گوشت کار فرو رفته و در اثر فشار و کشش خراش ایجاد می کند که باعث کیفیتی یکنواخت و فوق العاده در حکاکی میشود. نکته بسیار مهم بی صدا بودن این روش است .
این دستگاه جهت حکاکی قطعات و پلاک و… بسیار مناسب بوده و بزرگترین مزیت آن علاوه بر کیفیت بالای آن بی صدا بودن دستگاه می باشد. در مواردی که ایجاد صدای دستگاه کوبشی قابل پذیرش نباشد از این مدل استفاده می شود.
مزایای دستگاه حکاکی اسکرایب
- توانایی حکاکی تمامی عملیات های حکاکی بدون نیاز به کامپیوتر
- حکاکی بدون صدا و عدم ایجاد آلودگی صوتی در محیط
- دارای طراحی ارگونومیک با استراکچر صنعتی و کفی چدنی سنگین و سنگ خورده ( در حالت ثابت )
- قابلیت اضافه شدن انواع فیکسچر های صنعتی در حالت پرتابل و ثابت
- حکاکی پیوسته و بدون ایجاد رد سوزن
- جدول مشخصات
ابعاد دستگاه | 940*540*500 mm | ابعاد هد دستگاه | 300*240*313 mm |
|---|---|---|---|
محدوده حکاکی | 90*130 mm
| ارتفاع کارگیری | 310 mm
|
وزن دستگاه | 120 kg
| سرعت کاراکتر 1mm در ثانیه | 2 mm/sec
|
عمق حکاکی | 1 -0.1 mm
| فشارباد | 4-8 BAR
|
روش حکاکی | Scribe marking (حکاکی به روش خراشی)
| نوع موتور | Stepper motor
|
محور حرکتی | Ball screw+ liner Guide
| تغذیه | 24v – 15A
|
پورت ارتباطی | RS232 & USB
| حافظه جانبی | SD Card
|
