در این صفحه اطلاعات کامل مربوط به دستگاه حکاکی اسکرایب ( خراشی) مدل S-1310-P مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس و فیلم کار کرد دستگاه حکاکی و در نهایت فایل PDF کاتالوگ این محصول در اختیار شما قرار خواهد گرفت.

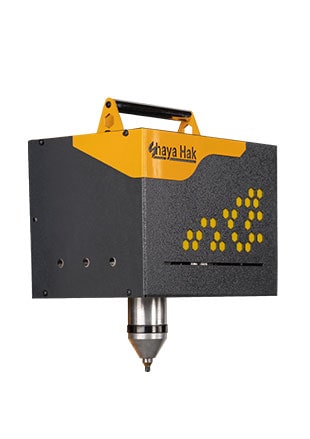

- S-1310-P
این مدل از انواع دستگاه پرتابل اسکرایب بوده که امروزه بسیاری از خودروسازان اروپایی جهت حک بر روی شاسی و اتاق خودروها از این روش استفاده می کنند .علاوه بر کیفیت بالا بی صدا بودن یکی دیگر از مزیت های مهم این سیستم می باشد.
دستگاه ها با پیشوند S ( اسکرایب ) دارای استراکچر مکانیکی فوق العاده قوی بوده درسری I ( کوبشی ها ) اغلب محور حرکتی دارای یک لینیر و تسمه تایم می باشد اما در اسکرایب هر محور دارای دو لینیر موازی و یک پیچ بال اسکرو مخصوص در وسط آن می باشد .
علاوه بر استراکچر قوی تر اسلاید یکپارچه و محورها نوع عملکرد قلم و دستگاه نیز بسیار متفاوت است در اسکرایب سوزن درون گوشت کار فرو رفته و در اثر فشار و کشش خراش ایجاد می کند که باعث کیفیتی یکنواخت و فوق العاده در حکاکی میشود. نکته بسیار مهم بی صدا بودن این روش است .
- جدول مشخصات
ابعاد دستگاه | 500*540*940 mm | ابعاد هد دستگاه | 312*240*300 mm |
|---|---|---|---|
محدوده حکاکی | 90*130 mm
| ارتفاع کارگیری | —— |
وزن | 20 kg
| سرعت کاراکتر 1mm در ثانیه | 2 mm/sec
|
عمق حکاکی | 1 -0.1 mm
| فشارباد | 2-6 BAR
|
روش حکاکی | Scribe marking (حکاکی به روش خراشی)
| نوع موتور | Stepper motor
|
محور حرکتی | Ball screw+ liner Guide
| تغذیه | 24v – 15A
|
پورت ارتباطی | RS232 & USB
| حافظه جانبی | SD Card
|
