حکاکی سوزنی (Dot Peen Marking) یکی از پرکاربردترین، بادوامترین و اقتصادیترین روشهای درج مشخصات روی انواع فلزات و قطعات سخت در صنایع محسوب میشود.
برخلاف تصور عمومی که این سیستم را تنها محدود به ایجاد نقاط جدا از هم (مانند: . . . . . . .) میدانند، مکانیزمهای مدرن توانایی ایجاد خطوط کاملاً پیوسته را نیز دارند. در واقع با تنظیم فرکانس بالا و همپوشانی نزدیک نقاط، ظاهری شبیه به خط ممتد ایجاد میشود.
نکته مهم: حکاکی به روش خط پیوسته در سیستم کوبشی، با شیوه اسکرایب (Scribe) متفاوت است؛ در روش اسکرایب، قلم بدون فرکانس و تنها بر اثر کشش مداوم و خراشدهی روی سطح، خط ایجاد میکند.
مکانیزم عملکرد و عوامل مؤثر بر عمق حک
حرکت قلم در این روش که به آن ایندنت مارکینگ (Indent Marking) نیز میگویند، بر اساس ضربات رفت و برگشتی سریع (فرکانس بالا بین 60 تا 250 هرتز) سوزن دستگاه است. اپراتور میتواند بنا به نیاز قطعه و طرح، نوع کوبش را به صورت نقطهچین یا کاملاً ممتد تنظیم کند.
چه فاکتورهایی عمق حکاکی روی فلز را تعیین میکنند؟
سرعت پیشروی حرکت محورها (Velocity)
سایز و زاویه تیزشدگی نوک قلم (برای اطلاعات بیشتر، مقاله انتخاب سوزن و قلم دستگاه حکاکی؛ سوزن تیز یا گرد؟ را مطالعه کنید)
ساختار مکانیکی هولدر (نگهدارنده) و پیستون
به دلیل استهلاک ناچیز و هزینه مصرفی بسیار پایین، این سیستم به یکی از محبوبترین روشهای مارکینگ صنعتی در جهان تبدیل شده است.

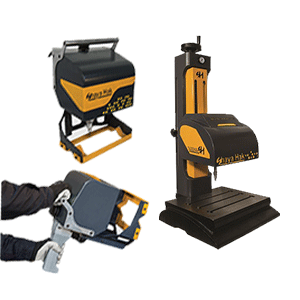

آشنایی با انواع دستگاه حکاکی سوزنی (پنوماتیک و مگنتیک)
این تجهیزات از نظر مکانیزم تحریک و ایجاد ضربه، به دو دسته کلی تقسیم میشوند:
مدلهای مگنتیک (الکترومغناطیسی): این سیستمها کاملاً الکترونیکی بوده و تنها با جریان برق کار میکنند.
مدلهای پنوماتیک (بادی): این مکانیزم برای کوبش سوزن از نیروی باد (کمپرسور) و برای حرکت محورها از برق کمک میگیرد.
چرا سیستمهای پنوماتیک در صنعت محبوبترند؟ در مقایسه دو مدل همرده، تجهیزات پنوماتیک نسبت به مدلهای مگنتیک از عمق حک بهمراتب بالاتر، توانایی کار در تیراژهای سنگین کارگاهی، هزینه نگهداری پایینتر و طول عمر قطعات بیشتری برخوردار هستند.

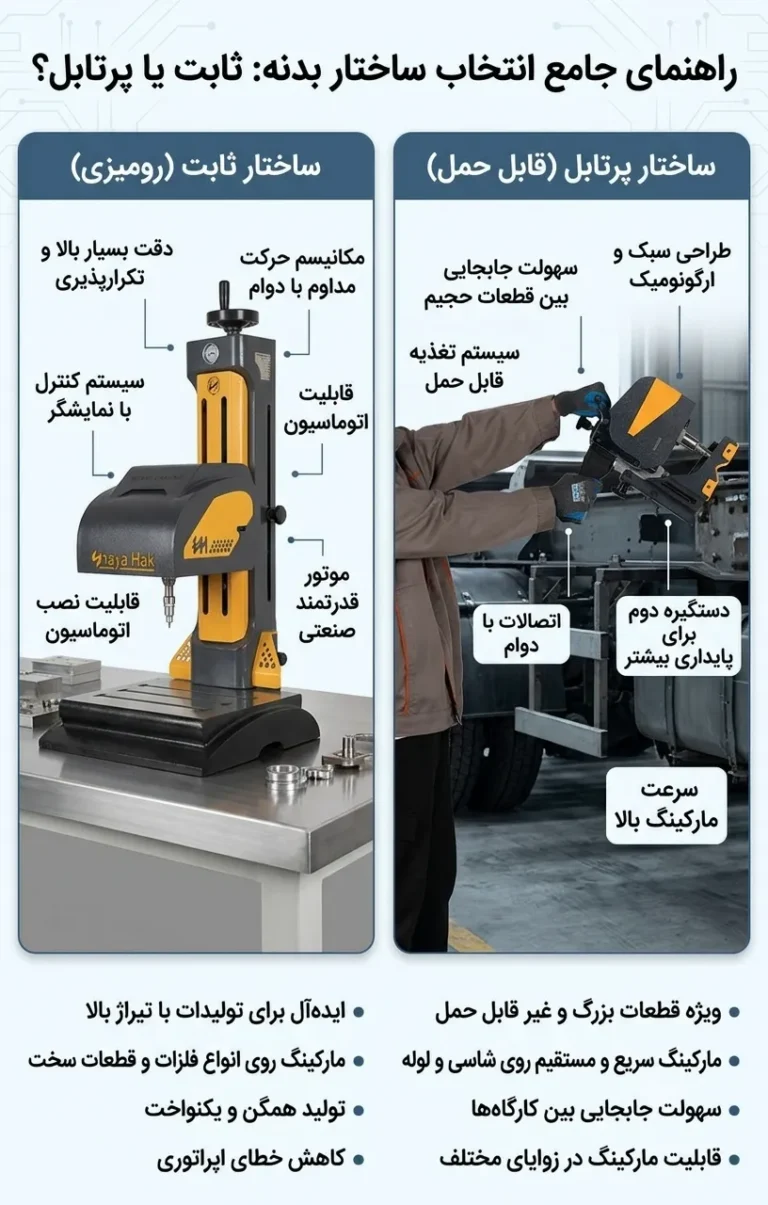

راهنمای انتخاب ساختار بدنه: ثابت (رومیزی) یا پرتابل؟
هر دو مکانیزم بادی و برقی، با توجه به ابعاد و وزن قطعه کار در دو طراحی بدنه عرضه میشوند:
مدلهای رومیزی (Benchtop): ایدهآل برای قطعات کوچک، سبک و قابل حملی که به راحتی روی میز کار قرار میگیرند.
مدلهای قابل حمل (Portable): طراحی شده برای شاسی خودرو، لولهها، مخازن و قطعات بزرگ و حجیمی که امکان جابجایی آنها وجود ندارد و دستگاه باید به سمت قطعه برود.
معمولاً کارشناسان فروش با بررسی دقیق ابعاد، جنس و تیراژ تولید شما، مناسبترین ساختار بدنه را پیشنهاد میدهند.
مزایای خرید دستگاه حکاکی سوزنی بدون نیاز به کامپیوتر
امروزه ماشینآلات استاندارد و بهروز دنیا باید بتوانند بدون نیاز به کامپیوتر یا لپتاپ جانبی تمامی عملیاتهای طراحی، فونتگذاری و حکاکی را انجام دهند. مجهز بودن دستگاه به کنترلر هوشمند صنعتی مزایای زیر را به همراه دارد:
افزایش چشمگیر سرعت کار و حذف مراحل راهاندازی ویندوز
اپراتوری بسیار ساده و بیدردسر در محیطهای خشن کارگاهی
حذف کامل مشکلات کامپیوتر (مانند ویروسی شدن، خرابی ویندوز، قطعی کابلهای اتصالی و…)
تمامی تجهیزات تولید شده در این مجموعه بر اساس آخرین دستاوردهای فناوریهای مارکینگ کوبشی در دنیا طراحی شدهاند تا بالاترین دقت و طول عمر را در شرایط سخت کارگاهی به همراه داشته باشند. شما میتوانید برای بررسی مشخصات فنی و مشاهده ویدیوهای کارکرد، به لینک زیر مراجعه کنید:
سوالات متداول (FAQ) برای صفحه راهنمای ساختار دستگاه
برای قطعات بزرگ و غیرقابلحمل (مانند شاسی خودرو، لولههای عظیم یا سازههای صنعتی)، استفاده از دستگاه حکاکی سوزنی پرتابل (قابل حمل) توصیه میشود. این دستگاهها به دلیل طراحی ارگونومیک، امکان انتقال آسان به محل قطعه و مارکینگ مستقیم روی بدنه را فراهم میکنند.
دستگاههای ثابت به دلیل ساختار مستحکم و قابلیت نصب روی میز کار، دقت بسیار بالایی در جایگذاری و تکرارپذیری دارند. این ویژگی باعث میشود برای حکاکی قطعات کوچک در تیراژ بالا، همگنی و یکنواختی مارکینگ حفظ شده و خطای اپراتوری به حداقل برسد.
بله؛ هر دو ساختار ثابت و پرتابل شایاحک قابلیت ادغام با خطوط تولید و اتوماسیون را دارند. با این حال، در محیطهای کاملاً اتوماتیک، دستگاههای ثابت به دلیل پایداری بالاتر، گزینهای ایدهآل برای نصب در ایستگاههای کاری هستند.
مدلهای پرتابل شایاحک به دلیل قابلیت جابجایی بین ایستگاهها و امکان مارکینگ در زوایای مختلف، بهترین انتخاب برای صنایع خودرویی و لولهسازی جهت حکاکی مستقیم روی شاسی و لوله هستند.
