دستگاه حکاکی مگنت روتاری مدل I-1710-R-MG

در این صفحه اطلاعات کامل مربوط به دستگاه حکاکی مگنتیک با روتاری مدل I-1710-R-MG مخصوص قطعات دوار مورد بررسی قرار میگیرد.

توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس و فیلم کارکرد دستگاه حکاکی و در نهایت لینک مدل پنوماتیک با روتاری این محصول در اختیار شما قرار خواهد گرفت.

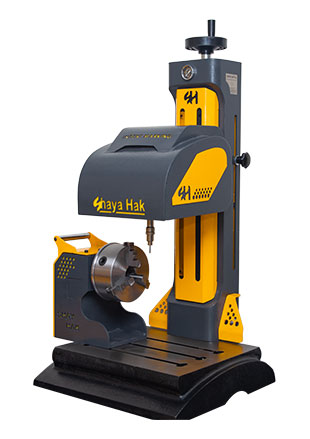

Rotary engraving machine

در واقع این سیستم نمونه تکمیل شده I-1710  بوده که با اضافه شدن Rotary  امکان حک بر روی استوانه – لوله – شفت – اجسام گرد و اجسام کونیک دار می باشد و اگر Rotary باز شود می توان کاربرد های I-1710 را از این دستگاه گرفت

قابلیت های دستگاه مذکور:

  • قابلیت نصب Rotary از سایز 10 به بالا
  • امکان طراحی برای حک تحت زاویه و اجسام کونیک
  • قابلیت نصب و حک پنوماتیک و مرغک از روبه رو
  • امکان طراحی Rotary بر اساس نوع قطعات و نیاز مشتری

دستگاه ها با پیشوند I از نوع کوبشی ( ضربه ای ، سوزنی ) بوده که دارای سرعت حکاکی بالا ، کیفیت مناسب ، قیمت پایین تر نسبت به بقیه روش ها ، هزینه مصرفی پایین و تعمیر و نگهداری ساده می باشد. نکته بسیار مهم این است که این دستگاه ها تمامی عملیات حکاکی را بدون نیاز از کامپیوتر انجام می دهند اما قابلیت اتصال به کامپیوتر و نرم افزار مخصوص خود را هم دارا می باشند .

تفاوت دستگاه حکاکی پنوماتیک و مگنتیک

دستگاه های حکاکی ضربه ای ( سوزنی ، کوبشی ) پنوماتیک و مگنتیک هر دو از لحاظ فنی ( استراکچر ) مشابه یکدیگر می باشند تفاوت آنها در بخش تامین انرژی کوبیدن ( ضربه زدن قلم ) بوده که این نیرو در دستگاه پنوماتیک توسط باد تامین میشود و از شیر برقی فرمان میگیرد اما در دستگاه های مگنتیک اسن نیرو توسط بوبین های قلم تامین شده و تحت فرمان مدار های الکترونیکی اضافه تر نسبت به پنوماتیک می باشد. تعداد نقاط در قلم مگنت تحت فرمان و قابل تنظیم است سیستم مگنتیک دارای عمق کمتر و آلودگی صوتی به مراتب کمتر نسبت به پنوماتیک را دارا می باشد.

دستگاه حکاکی سوزنی با روتاری
ابعاد دستگاه
990*510*500 mm
ابعاد هد دستگاه
240*330*310 mm
محدوده حکاکی
130*170 mm
ارتفاع کارگیری
450 mm
وزن
Kg 74
سرعت کاراکتر 1mm در ثانیه
2 mm/sec
عمق حکاکی
0.5 -1 mm
فشارباد
——
روش حکاکی
INDENT MARKING کوبشی
نوع موتور
Stepper motor
محور حرکتی
line slide+ liner Guide
تغذیه
12v – 5A – 6W
پورت ارتباطی
RS232 & USB
حافظه جانبی
SD Card

برای آشنایی با دستگاه حکاکی ثابت پنوماتیک به همراه روتاری به لینک زیر مراجعه فرمایید :
