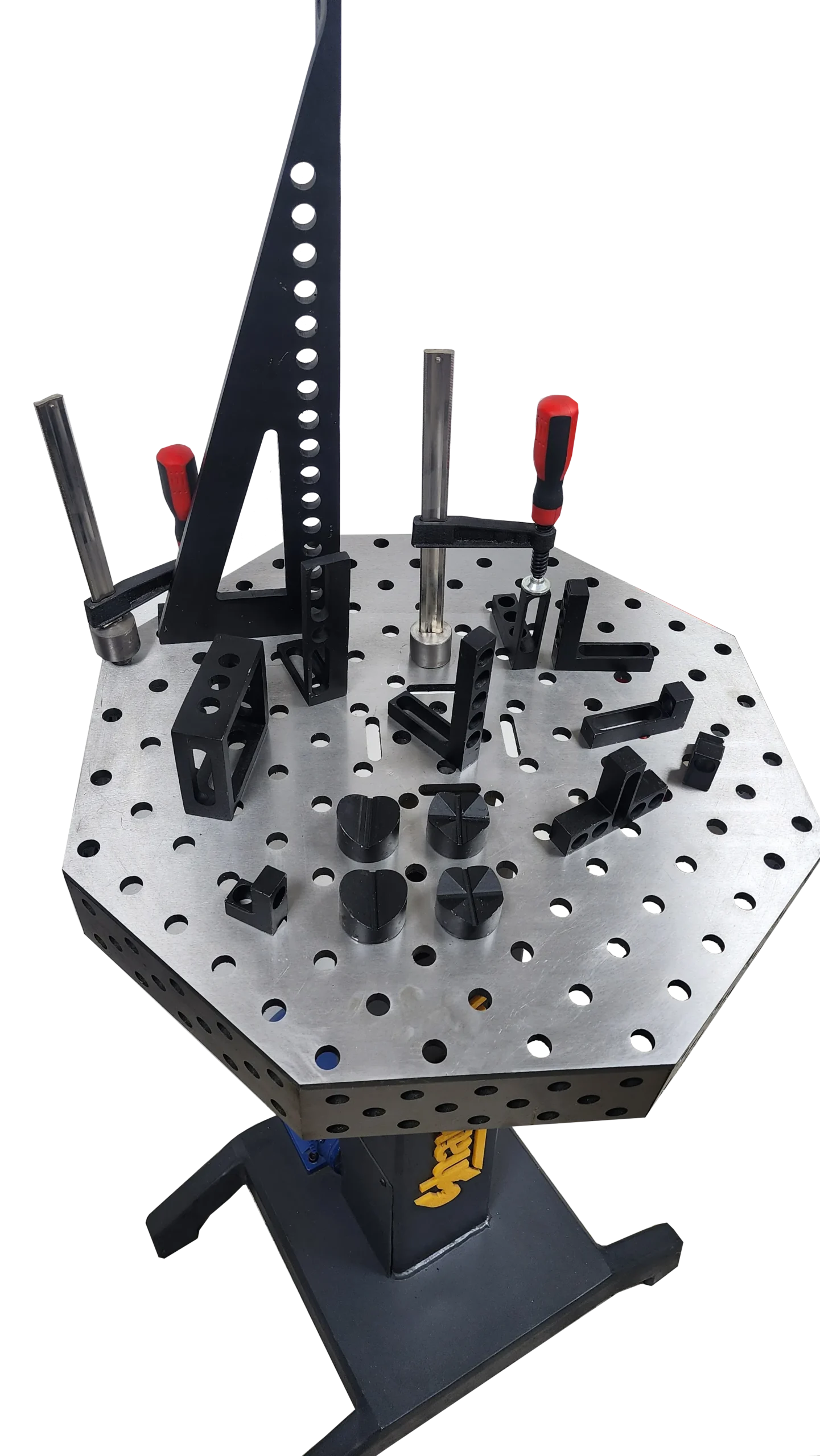

ست فیکس جوشکاری 48 تکه شایا حک – مخصوص میزهای سوراخدار
48 قطعه از پرکاربردترین گیرهها و پینها برای فیکسکردن سریع، دقیق و تکرارپذیر در مونتاژ و جوشکاری.
کیت فیکسچرینگ شایا حک برای افزایش سرعت فیکسکردن قطعات روی میزهای سوراخدار طراحی شده است. این مجموعه شامل گیرهها، پینهای قفلکن، پینهای موقعیتدهنده و متعلقات کاربردی است تا در پروژههای مونتاژ، فیکسچرینگ و جوشکاری، قطعه را با دقت بالا در موقعیت درست نگه دارید و زمان تنظیمات را به حداقل برسانید. (سازگار با: میزهای جوشکاری با سوراخ ۱۶.۵ میلیمتر و شبکه ۱۰۰*۱۰۰ میلیمتر)
مشخصات
استاندارد سوراخ: 16mm
جنس قطعات: [فولاد آلیاژی + عملیات شده]
وزن: [ 52 ] کیلوگرم
- تعداد کل ست : 48 عدد
محتویات ست فیکس جوشکاری شایا حک
نام ابزار | نوع ابزار | کاربرد | مناسب میز | سایز / مدل | تعداد در پک |
|---|---|---|---|---|---|
Vertical Clamp | گیره عمودی | فیکس عمودی قطعات در جوشکاری | D16 | 80×150 mm | 4 عدد |
Vertical Clamp (Large) | گیره عمودی بزرگ | فیکس قطعات بزرگ و سنگین | D16 | 200×80 mm | 4 عدد |
V-Block | وی بلاک | نگهداری قطعات گرد و لولهای | D16 | V-Type | 30 عدد |
Locating Pin | پین قفل شونده موقعیتدهنده | تعیین موقعیت دقیق قطعه | D16 | P-Type | 12 عدد |
Locating Angle | استاپ زاویهای / موقعیتدهنده زاویهای | موقعیتدهی و توقف قطعه با مرجع زاویهای | D16 | L-Type | 42 عدد |
مزایای استفاده از ست فیکس جوشکاری در فرآیند جوش و مونتاژ
استفاده از ست فیکس جوشکاری در فرآیندهای جوش و مونتاژ صنعتی، نقش مستقیمی در افزایش دقت، سرعت و تکرارپذیری عملیات دارد. این ست با در اختیار قرار دادن ابزارهای موقعیتدهی، استاپهای خطی و زاویهای، گیرههای فیکسکننده و متعلقات اتصال، امکان تثبیت دقیق قطعه را در موقعیت مورد نظر فراهم میکند و از جابهجایی یا تغییر زاویه حین جوشکاری جلوگیری مینماید.
ساختار مدولار ست فیکس جوشکاری باعث میشود اپراتور بدون نیاز به فیکسچرهای سفارشی و زمانبر، بتواند چیدمان ابزارها را متناسب با ابعاد و شکل قطعه تنظیم کند. این ویژگی بهویژه در خطوط تولید با تنوع قطعه بالا، موجب کاهش زمان ستاپ، افزایش سرعت آمادهسازی و بهبود بهرهوری کلی فرآیند میشود.
استفاده از استاپها و موقعیتدهندههای چندتیپه، تکرارپذیری دقیق ابعادی را در مونتاژهای سریکاری تضمین میکند و اختلافات انسانی در تنظیم دستی قطعات را به حداقل میرساند. در نتیجه، کیفیت نهایی جوش یکنواختتر شده و نیاز به اصلاح، برش مجدد یا دوبارهکاری به شکل محسوسی کاهش مییابد.
همچنین با توزیع صحیح نیرو توسط گیرهها و ابزارهای فیکس، تنشهای ناخواسته و تغییر فرم قطعه در حین جوشکاری کنترل میشود. این موضوع علاوه بر افزایش کیفیت اتصال، به افزایش ایمنی اپراتور و پایداری فرآیند در کارگاههای صنعتی کمک میکند.
در مجموع، ست فیکس جوشکاری یک راهکار حرفهای برای استانداردسازی عملیات جوش و مونتاژ است که ضمن کاهش هزینههای جانبی، کیفیت، سرعت و قابلیت اطمینان تولید را بهصورت همزمان ارتقا میدهد.
