میز ایندکس حکاکی چرخشی مدل RIT ، یکی از جدیدترین و کاربردیترین تجهیزات اتوماسیون صنعتی ساخت مجموعه شایاحک است. این تجهیز تخصصی بهعنوان یک فیکسچر چرخشی حکاکی پیشرفته طراحی شده تا سرعت، دقت و تکرارپذیری فرآیند حک روی انواع قطعات صنعتی را در تیراژهای بالا به شکل چشمگیری افزایش دهد.

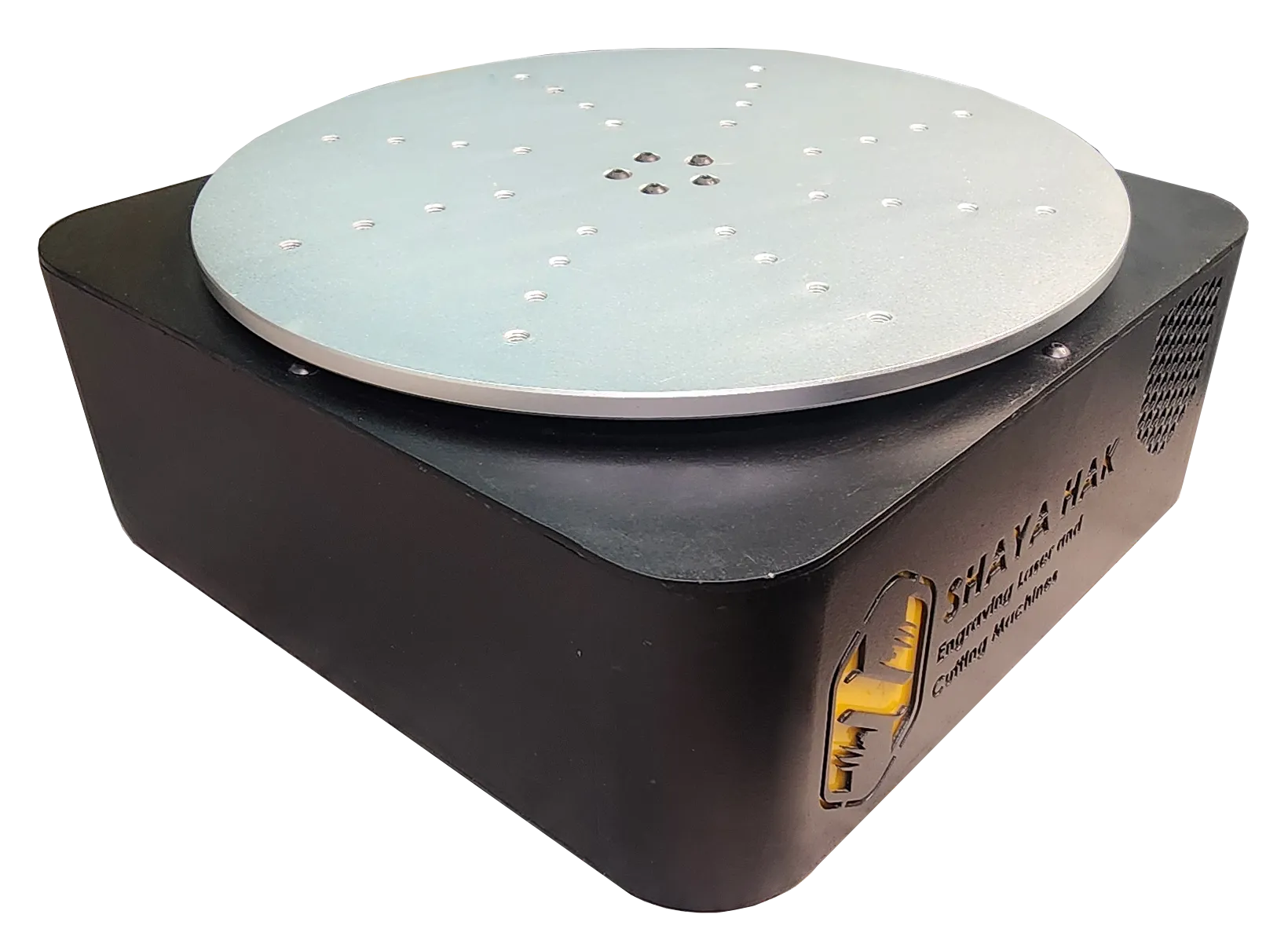

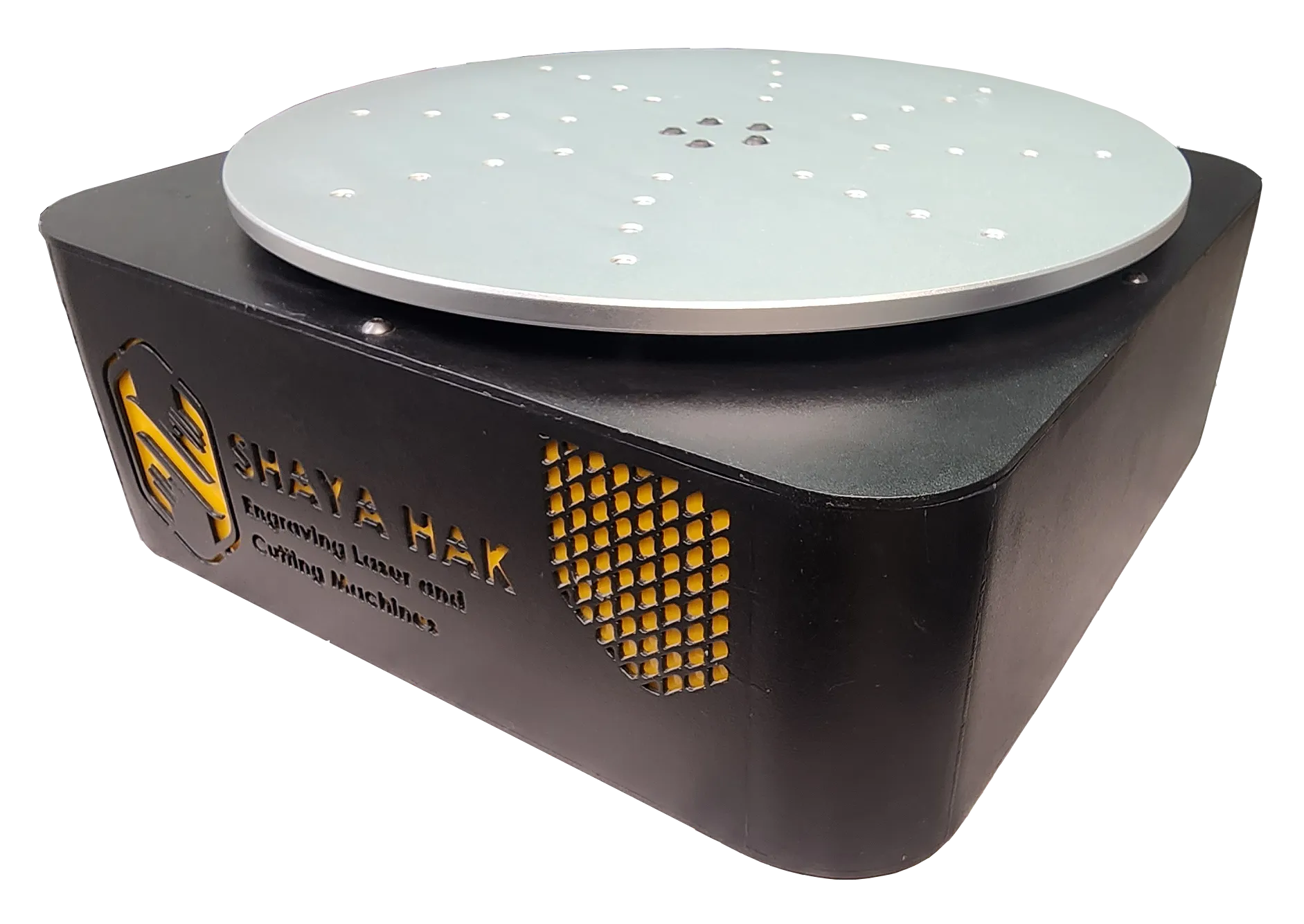

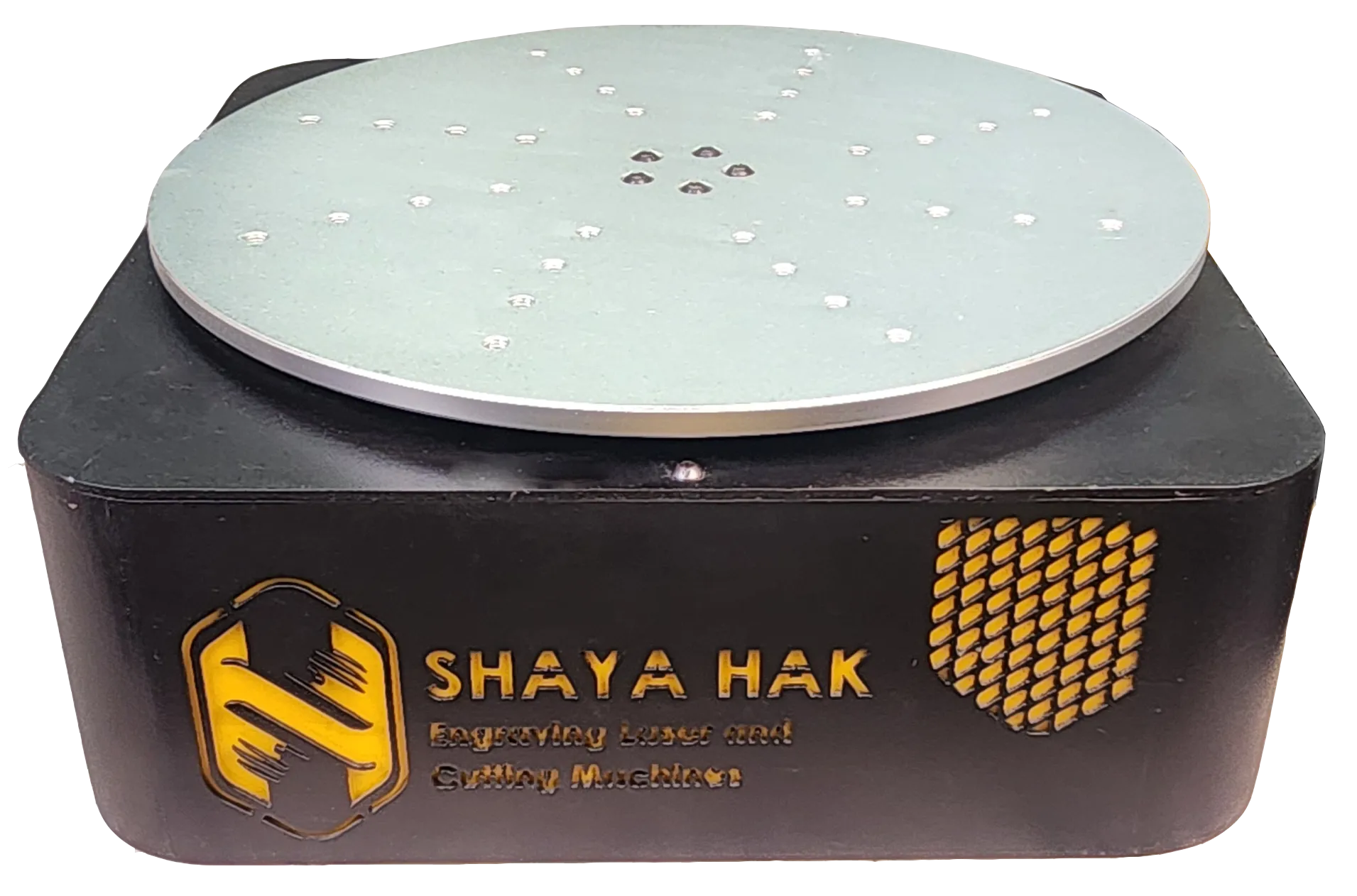

صفحه فوقانی این میز چرخشی دستگاه حکاکی از جنس آلومینیوم مقاوم و باکیفیت ساخته شده که توسط موتور هوشمند هدایت میشود. با چیدمان قطعات روی این صفحه، دستگاه پس از اتمام حکاکی روی هر قطعه، به صورت خودکار چرخیده و قطعه بعدی را دقیقاً زیر سری دستگاه حک قرار میدهد.
- RIT
ویژگیها و قابلیتهای فنی فیکسچر چرخشی حکاکی RIT
ابعاد استاندارد و بهینه: طراحی فشرده با ابعاد بدنه 40*40*17 سانتیمتر و صفحه چرخشی آلومینیومی به قطر ۴۰ سانتیمتر جهت جایگیری راحت در انواع ایستگاههای کاری.
امکان سفارشیسازی ابعاد: قابلیت طراحی و ساخت اختصاصی بدنه و قطر صفحه چرخشی متناسب با نیاز خط تولید و ابعاد قطعات مشتری.
هدایت موتوری و ایست دقیق نقطهای: قابلیت تنظیم زاویه و ایست هوشمند در هر نقطه دلخواه جهت حکاکی دقیق روی قطعات متمایز صنعتی.
قابلیت چرخش معکوس (برگشت به عقب): امکان چرخش دوطرفه و بازگشت به ایست قبلی در صورت نیاز اپراتور خط تولید.
کنترل سرعت چرخش: قابلیت تنظیم کامل سرعت چرخش میز متناسب با زمانبندی و نوع فرآیند حک.
همگامسازی با نرمافزار برای حک شماره سریال خودکار: یکپارچهسازی کامل با نرمافزار دستگاه جهت حکاکی سریالهای متوالی (مانند 001، 002 و…) بدون نیاز به دخالت دست اپراتور.
ارتقای راندمان به عنوان فیکسچر اتوماتیک: کاهش چشمگیر زمان پرتی خط تولید، حذف خطای انسانی در چیدمان قطعات و قابلیت اتصال هوشمند به انواع دستگاه حکاکی جهت افزایش سرعت تولید.
مشخصات فنی میز ایندکس حکاکی مدل RIT
ویژگی | مشخصات فنی |
|---|---|
نام محصول | میز ایندکس حکاکی (فیکسچر چرخشی اتوماتیک) |
سیستم محرکه | موتور هوشمند با قابلیت تنظیم سرعت |
ابعاد بدنه (طول × عرض × ارتفاع) | 170*400*400 میلیمتر |
قطر صفحه چرخشی | ۴۰ سانتیمتر |
جنس صفحه چرخشی | آلومینیوم صنعتی مقاوم |
قابلیت ایست | ایست هوشمند در نقاط متوالی و درجات قابل برنامهریزی |
جهت چرخش | راستگرد و چپگرد (با قابلیت برگشت به عقب) |
پشتیبانی از حک سریالی | دارد (همگام با نرمافزار جهت شماره سریالهای متوالی) |
سازگاری | قابل اتصال و همگامسازی با انواع دستگاه حکاکی و سیستمهای لیزری |
قابلیت سفارشیسازی | دارد (امکان ساخت در ابعاد و قطر صفحه دلخواه مشتری) |
سازنده | شایاحک |
فیلم نحوه کارکرد میز ایندکس چرخشی
ویدئوی تست عملکرد و کارکرد میز ایندکس اتوماتیک RIT
در این ویدئو سه عملکرد اصلی دستگاه نمایش داده میشود:
- حکاکی متفاوت روی هر قطعه با ایست هوشمند و سرعت نرمال
- نمایش حرکت معکوس چرخشی و دقت بالا در تکرارپذیری چیدمان
- حکاکی شماره سریال خودکار و متوالی با سرعت بالا جهت خطوط اتوماسیون
کاربرد میز چرخشی اتوماتیک در خطوط حکاکی
این فیکسچر چرخشی حکاکی به گونهای طراحی شده که قابلیت اتصال و همگامسازی کامل با انواع تجهیزات صنعتی از جمله انواع دستگاه حکاکی لیزری و دستگاههای حک ضربهای را دارد. استفاده از این تجهیز برای کارخانجات و کارگاههایی که نیاز به حکاکی شماره سریال، لوگو یا کد روی قطعات انبوه دارند، یک سرمایهگذاری هوشمندانه جهت اتوماسیون کامل خط تولید محسوب میشود.
مطالعه بیشتر:
سیستمهای چرخشی ایندکس بر پایه تقسیمبندی دقیق زوایا و حرکت گامبهگام طراحی میشوند. برای مطالعه بیشتر درباره اصول مهندسی و مکانیزم عملکرد این تجهیزات میتوانید دانشنامه تخصصی Rotary Indexing Table را مشاهده کنید.
