در دنیای تولید انبوه، هیچچیز آزاردهندهتر از این نیست که قطعهای با تلرانسهای دقیق ماشینکاری شود، اما در مرحله نهایی یعنی حکاکی مشخصات، به دلیل لرزش یا جابهجایی، ضایع شود. فیکسچرسازی قطعه برای حکاکی سوزنی (Dot Peen Marking) تفاوت بین یک برند معتبر و یک کارگاه آماتور را تعیین میکند.
چرا فیکسچرسازی قطعه برای حکاکی سوزنی اهمیت دارد؟
در دستگاه حکاکی سوزنی، یک کارباید(سوزن حکاکی) با فرکانس بالا به سطح ضربه میزند. اگر قطعه به درستی مهار نشود، انرژی ضربه صرف جابهجایی جزئی قطعه شده و نتیجه آن خطوط نامنظم، عمق نامساوی و یا خروج از کادر اصلی خواهد بود.
اصول طلایی در طراحی فیکسچر حکاکی
برای رسیدن به خروجی بدون خطا، باید سه اصل زیر را در فیکسچرسازی قطعه برای حکاکی سوزنی رعایت کنید:
تکرارپذیری (Repeatability): اپراتور باید بتواند قطعه را در کمترین زمان و دقیقاً در جای قبلی قرار دهد. استفاده از پینهای استقرار (Locating Pins) بهترین راهکار است.
دسترسی کامل (Accessibility): فیکسچر نباید مانع حرکت نازل سوزن در محورهای X و Y شود.
جذب ارتعاش: فیکسچر باید به گونهای باشد که لرزش ناشی از ضربات سوزن را به میز دستگاه منتقل کند، نه اینکه باعث تشدید آن شود.
بهترین روشهای عملیاتی فیکسچرسازی قطعه برای حکاکی سوزنی
۱. استفاده از فیکسچرهای V-Block برای قطعات مدور
برای حکاکی روی شفتها یا لولهها، فیکسچر جناغی یا V-Block سادهترین و مطمئنترین روش است. این فیکسچر با ایجاد دو نقطه تماس خطی، از چرخش قطعه تحت ضربات سوزن جلوگیری میکند.
۲. فیکسچرهای پنوماتیک برای تولید انبوه
اگر سرعت بالا مدنظر شماست، جکهای پنوماتیک بهترین گزینه در فیکسچرینگ قطعه برای حکاکی سوزنی هستند. فشار ثابت هوا باعث میشود قطعه در تمام طول فرآیند حکاکی کاملاً صلب باقی بماند و خطای انسانی در سفت کردن پیچها حذف شود.
۳. قالبهای اختصاصی (Nest Fixtures)
برای قطعات با هندسه پیچیده، ساخت یک کفه یا “آشیانه” مطابق با بدنه قطعه (از جنس آلومینیوم یا پلیآمید) بهترین روش است. این کار باعث میشود قطعه هیچ راهی برای حرکت جانبی نداشته باشد.
۴. فیکسچر روتاری برای قطعات استوانهای (محور چهارم)

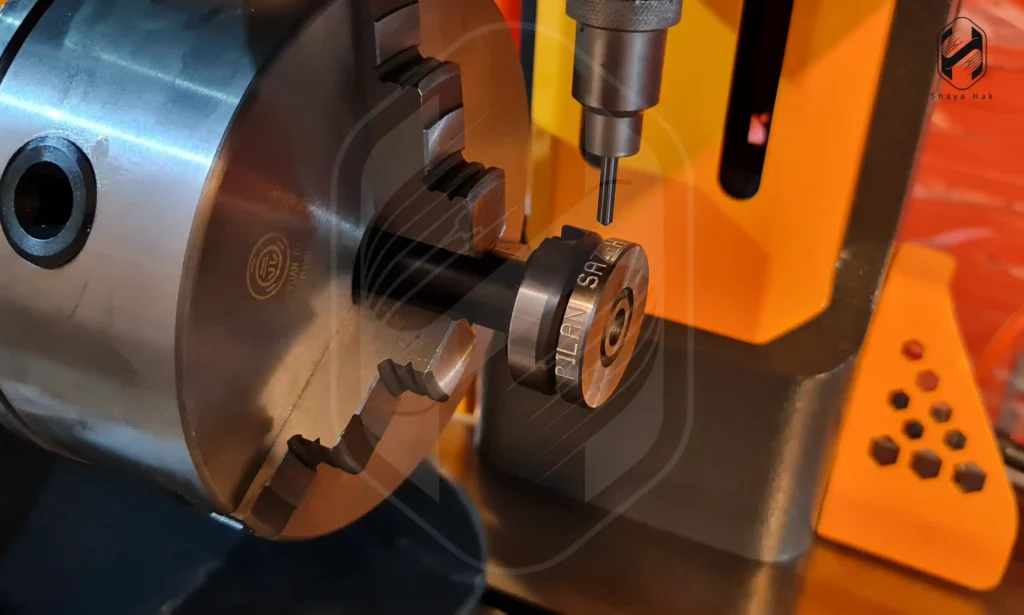

زمانی که نیاز به حکاکی روی محیط یک استوانه (مانند فلنجها، لولهها یا شفتها) را دارید، روشهای سنتی دیگر پاسخگو نیستند. در این حالت، از فیکسچر روتاری حکاکی سوزنی استفاده میشود. این فیکسچر که نقش محور چهارم دستگاه را ایفا میکند، قطعه را حول محور مرکزی میچرخاند تا سوزن بتواند روی تمام محیط قطعه عملیات چاپ را انجام دهد.
استفاده از این روش در فیکسچرسازی قطعه برای حکاکی سوزنی، از کشیدگی حروف روی سطوح منحنی جلوگیری کرده و دقت را به شدت افزایش میدهد. برای اجرای صحیح، قطعه معمولاً توسط یک سه نظام (Chuck) یا مرغک مهار میشود تا کوچکترین انحرافی در حین چرخش رخ ندهد.
نکات کلیدی برای جلوگیری از دوبارهکاری
بررسی فاصله پرتاب (Clearance): همیشه فاصله نوک سوزن تا قطعه را در فیکسچر ثابت نگه دارید. تغییر در این فاصله، عمق حکاکی را تغییر میدهد.
استفاده از استاپر (Stopper): در حکاکی قطعات تخت، حتماً از استاپر در دو ضلع قطعه استفاده کنید تا از “خزش” قطعه ناشی از ضربات مداوم جلوگیری شود.
ساپورت زیرین: مطمئن شوید درست زیر محلی که سوزن ضربه میزند، قطعه کاملاً به فیکسچر چسبیده است و فضای خالی وجود ندارد (جلوگیری از صدای ناهنجار و کاهش عمق).
نتیجهگیری
دوبارهکاری در مرحله حکاکی یعنی هدر رفت تمام هزینههای قبلی تولید. با سرمایهگذاری روی یک سیستم فیکسچرسازی قطعه برای حکاکی سوزنی اصولی، نه تنها دقت کار خود را بالا میبرید، بلکه عمر سوزن و دستگاه خود را نیز به دلیل حذف لرزشهای زائد، افزایش میدهید.
