در این صفحه اطلاعات کامل مربوط به دستگاه حک لیزری رومیزی مدل FL50 D ، FL30 D و FL60 D مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس ، کاتالوگ و فیلم کارکرد دستگاه حکاکی و در نهایت فایل PDF کاتالوگ این محصول در اختیار شما قرار خواهد گرفت.
- desktop-laser-engraving-machine

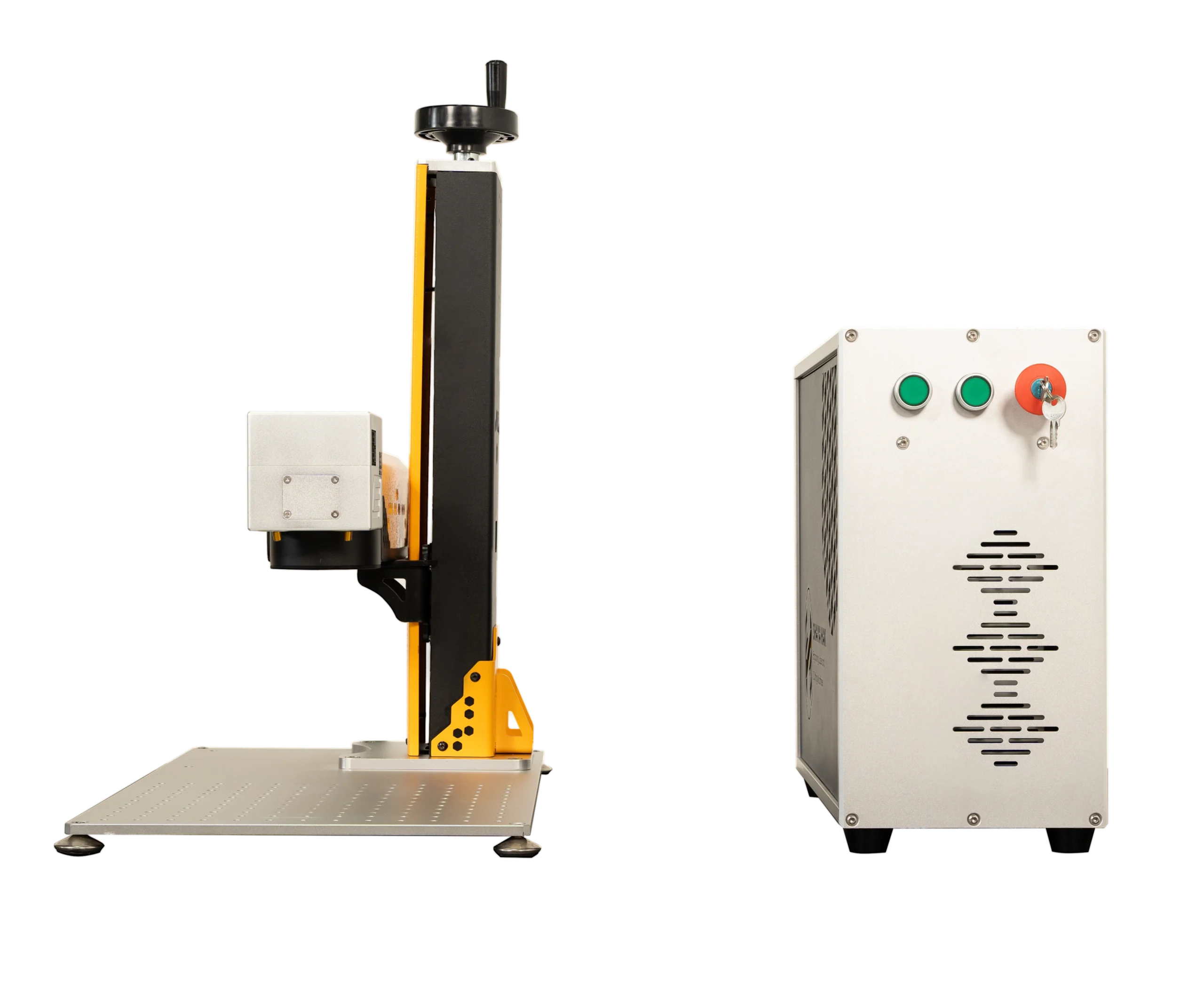

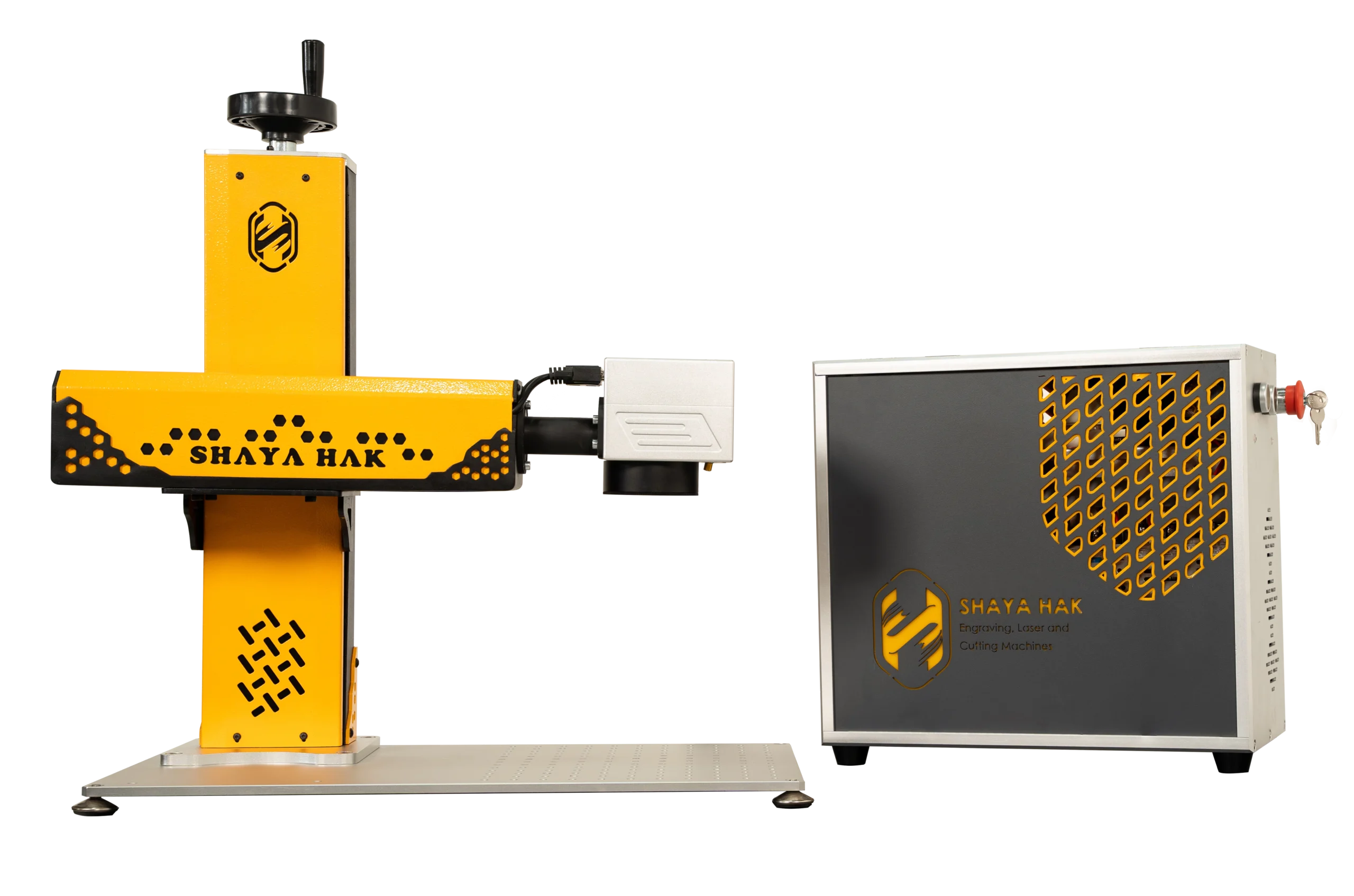

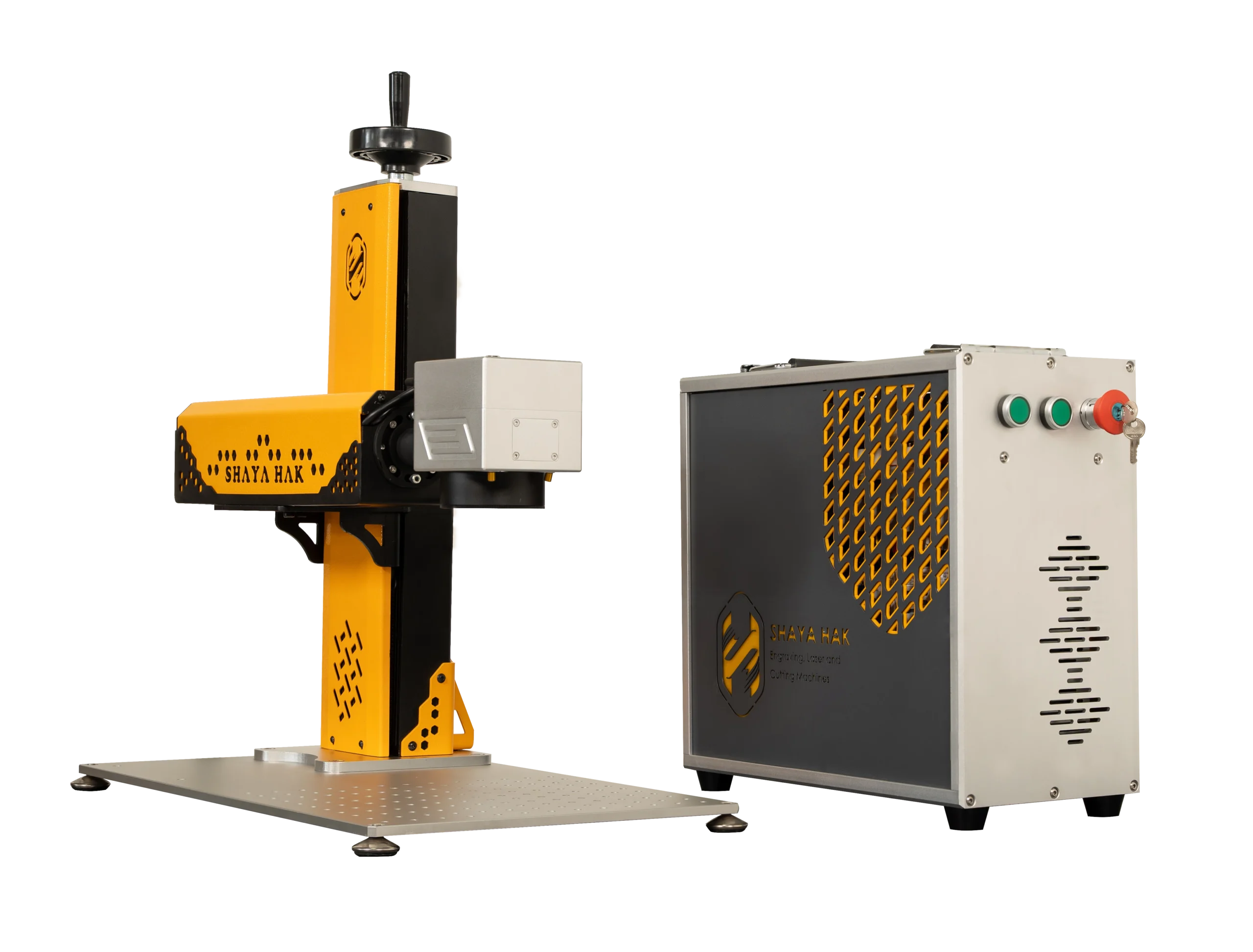

دستگاه لیزر فایبر مارکینگ رومیزی
دستگاه حک لیزر فایبر یکی از به روز ترین شیوه های حکاکی روی فلزات در دنیا میباشد که توسط تابش اشعه بر روی سطح قطعه عملیات حکاکی را انجام میدهد و در نوع های مختلف میز دار ، رومیزی ، پرتابل و کابین دار تولید میشود.
هر کدام از این مدل ها در موارد مخصوص به نوع قطعه و یا درخواست مشتری قابل استفاده هستند. در اینجا به صورت کامل مشخصات اصلی دستگاه حکاکی لیزری رومیزی را شرح خواهیم داد.
همانطور که از نام دستگاه حک لیزری رومیزی مشخص است این دستگاه به گونه ای تولید میشود که بتوان آن را روی میز کار قرار داد تا عملیات حکاکی را انجام شود که در حالت رومیزی ما مشخصات جانبی مابین دستگاه حکاکی میزدار و پرتابل را داریم. این بدین معناست که تمام مشخصات قطعات اصلی دستگاه های حکاکی لیزری شایا حک اعم از سورس ، گالوانومتر ، لنز ، منابع تغذیه و برد اصلی در هر 4 مدل دستگاه حکاکی لیزری میزدار ، رومیزی ، کابین دار و پرتابل یکسان بوده و فقط در ساختار ظاهری دستگاه تفاوت هایی ایجاد میشود که به طبع برخی قطعات حذف و یا اضافه میگردد.
مشخصات اصلی دستگاه لیزر فایبر مارکینگ رومیزی
- سورس دستگاه لیزر فایبر مارکینگ شایا حک از برند معتبر RAYCUS (درجه یک با قابلیت استعلام آنلاین از کارخانه ریکاس) با عمر کارکرد مفید 100000 ساعت میباشد که در توان های درخواستی از 30 وات تا 100 وات ارائه میگردد.
- گالوانومتر لیزری- برند برتر SINO-GALVO
- main board jcz
- منابع تغذیه لیزر MEAN WELL تایوان
- لنز opex با کیفیت بالا 70*70میلی متر/ 100*100 میلی متر /140*140 میلیمتر/170*170 میلیمتر /210*210 میلیمتر /300*300میلی متر/400*400 میلی متر ( به صورت انتخابی )
- کفی آلومینیومی آنودایز شده
- کیس صنعتی
قطعات جانبی همراه با دستگاه لیزر فایبر رومیزی :
- مجموعه ابزار و پدال دستگاه
- فلش و نرم افزار کنترل لیزری( آخرین نسخه Ezcad2 )با عملکرد ویرایش قدرتمند
- عینک محافظ در برابر اشعه
- جدول مشخصات
توان لیزر | 60W/30w/50w | سورس لیزر | RAYCUS (QA -QB) |
|---|---|---|---|
حداکثر ارتفاع | 50-80 cm
| فرکانس | 20-100 kHz
|
محدوده حکاکی ( انتخابی ) | 70*100/70*100/ 140*140/ 170*210/170*210/ 300*400/300*400 mm
| ابعاد کفی دستگاه
| 600*320 mm
|
عمق حکاکی | 0.01-1.5 mm
| وزن دستگاه
| 42 kg |
سرعت حکاکی | ≤10000 mm/s
| نوسان توان | ±0.5 %
|
نرم افزارهای قابل اجرا
| Corel Draw, Auto CAD, … | دقت تکرار | ±0.001mm
|
توان مصرفی | ≤500W
| نرم افزار | EZCad2
|
سیستم خنک کننده | هوای خنک | متعلقات | کیف ابزار ، عینک محافظ در برابر اشعه، فلش |
- فیلم محصول
کاربردهای صنعتی دستگاه حکاکی لیزری رومیزی در خطوط تولید و کنترل کیفیت
دستگاه حکاکی لیزری رومیزی شایا حک، با ساختار مستحکم و دقت بالا، گزینهای ایدهآل برای خطوط تولید نیمهاتوماتیک، واحدهای کنترل کیفیت و کارگاههای دقیقکار صنعتی است. طراحی آن به گونهای انجام شده که بتواند در فضای محدود نیز عملکرد حرفهای ارائه دهد و پاسخگوی نیاز صنایع در حکاکی شمارهسریال، بارکد، QR Code و لوگو روی قطعات فلزی و غیرفلزی باشد.
برخی از کاربردهای رایج این دستگاه در صنعت:
حکاکی قطعات کوچک فلزی مانند بوش، کانکتور، واشر و بست
حکاکی لیزری روی قطعات مونتاژی پیش از ورود به مرحله کنترل کیفیت
ایجاد کد رهگیری روی محصولات صادراتی
حکاکی قطعات آلومینیومی یا استیل در صنایع برق، خودروسازی، ابزار دقیق و پزشکی
و بسیاری از کاربردهای دیگر در صنایع مختلف طلاسازی ، جواهرات و ماشین سازی و…
این دستگاه با بهرهگیری از سورس لیزر فایبر درجه یک و طراحی صنعتی بدنه، تهویه کنترلشده میباشد که آن را به انتخابی مطمئن برای محیطهای صنعتی تبدیل میکند.
همچنین این دستگاه قابلیت تجهیز به سیستم بالابر خودکار (ستون Z موتورایز) را دارد که امکان تنظیم ارتفاع هد لیزر بهصورت اتوماتیک و دقیق را فراهم میکند. این ویژگی بهویژه هنگام حکاکی روی قطعات با ضخامتهای مختلف یا در فرآیندهای تولید تکرارشونده، دقت، سرعت و راحتی اپراتور را بهطور چشمگیری افزایش میدهد.
تفاوت دستگاه حکاکی لیزری رومیزی و میزدار شایاحک
دستگاه رومیزی شایاحک با ابعاد جمعوجور (کفی ۶۰×۳۲ سانتیمتر) طراحی شده و برای فضاهای کوچک بسیار مناسب است، اما در مدل میزدار یک میز صنعتی کامل در اختیار کاربر قرار میگیرد که فضای بیشتری نیاز دارد.
تفاوت مهم دیگر این است که دستگاه میزدار به همراه سیستم کامل کامپیوتر ارائه میشود، در حالیکه در مدل رومیزی، کاربر باید کامپیوتر را جداگانه تهیه کند.
از نظر متریال اصلی مثل سورس، گالوانومتر و لنز، هر دو دستگاه مشابه هستند و تنها نحوه سیمکشی و جانمایی قطعات فرق میکند. در نتیجه انتخاب بین این دو مدل بیشتر به شرایط کاربر و فضای کاری او بستگی دارد.
مدلهای رومیزی به دلیل ابعاد بهینه، گزینهای ایدهآل برای محیطهای کارگاهی با فضای محدود هستند. از آنجا که توان سورس و نوع لنز این تجهیزات بر اساس نیاز قطعه کار تغییر میکند، برای شناخت بهتر مکانیزم عملکرد و مشاهده تنوع کامل این سیستمها، میتوانید به صفحه مرجع دستگاه حکاکی لیزری شایاحک مراجعه نمایید.
