برای رسیدن به حکاکی دقیق و پایدار روی فلزات، تنها داشتن دستگاه لیزر حک کافی نیست. مجموعهای از تجهیزات جانبی در عملکرد، دقت، سرعت و عمر مفید دستگاه نقش تعیینکننده دارند. این تجهیزات کمک میکنند تا اپراتور بتواند با ایمنی و سرعت بیشتر، قطعات متنوعی را حکاکی کند و از دستگاه در شرایط کاری مختلف بیشترین بهره را ببرد.
میز و پایه صنعتی مخصوص دستگاه لیزر حک
یکی از مهمترین تجهیزات جانبی، میز یا استند صنعتی دستگاه لیزر حک است.
ویژگیهای میز مناسب:
سطح تراز و مقاوم در برابر لرزش
محفظه داخلی برای کیس و تابلو برق
کشو مخصوص کیبورد و موس
چرخهای ترمزدار برای جابهجایی آسان
مسیر تهویه و خروج گرما
در مدلهای طراحیشده توسط شایا حک، تمامی این ویژگیها با ساختار صنعتی و رنگبندی استاندارد (RAL7016 و RAL1028) ترکیب شدهاند تا ظاهر حرفهای و دوام بالا فراهم شود.
سیستم تهویه و خنککاری برای افزایش عمر دستگاه لیزر حک
گرما و گردوغبار دو عامل اصلی کاهش عمر قطعات الکترونیکی هستند.
سیستم تهویه مناسب شامل:
فن سیرکوله صنعتی
فیلتر هوای قابل شستوشو (در برخی مدل ها)
مسیر هوای خروجی کنترلشده
در طراحی تجهیزات شایا حک، مسیر هوای خنککننده با دقت مهندسیشده و جایگاه فن درون بدنه بهصورت ایمن تعبیه میشود تا از تجمع حرارت جلوگیری گردد.
لنز یدک دستگاه لیزر حک و اهمیت آن
در دستگاههای لیزر فایبر حکاکی، لنز وظیفهی تمرکز پرتو لیزر روی سطح قطعه را دارد.
با گذشت زمان، آلودگی یا خش روی سطح لنز میتواند باعث افت قدرت یا دقت حکاکی شود. بنابراین، داشتن لنز یدک یکی از ملزومات نگهداری حرفهای دستگاه است.
اما کاربرد لنز یدک فقط برای جایگزینی نیست؛ در بسیاری از پروژهها از آن برای تغییر میدان کاری یا نوع فرآیند استفاده میشود.
برای مثال:

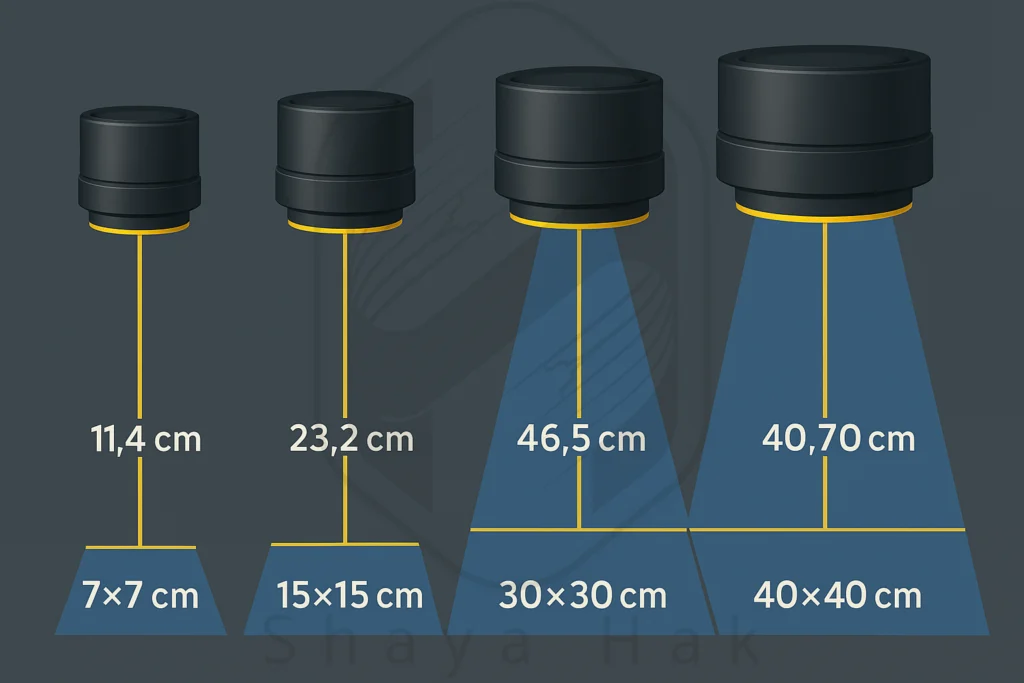

لنز با فاصله کانونی ۷ سانتیمتر (F=100) معمولاً برای برش یا حک دقیق روی قطعات کوچک کاربرد دارد.
در مقابل، لنزهای ۱۵ سانتیمتر (F=210) یا ۳۰ سانتیمتر (F=420) و لنز 40 سانتی (F=560) محدودهی کاری بزرگتری ایجاد میکنند و برای حکاکی روی سطوح وسیعتر یا قطعات با ارتفاع متفاوت مناسباند.
بنابراین، داشتن چند لنز با فواصل کانونی مختلف به کاربر اجازه میدهد در یک دستگاه لیزر حک، هم برشهای ظریف و هم حکاکیهای بزرگسطحی انجام دهد.
نکاتی در انتخاب و نگهداری لنز یدک دستگاه لیزر حک:
انتخاب فاصلهی کانونی بر اساس نیاز کاری (دقت یا وسعت)
استفاده از لنز با پوشش ضدبازتاب (AR Coating) مخصوص طول موج 1064 nm
نگهداری در جعبهی ضد گردوغبار و رطوبت با درپوش محافظ
شرکت شایا حک برای تمام مدلهای لیزر خود، لنزهای یدک اورجینال با فواصل کانونی مختلف ارائه میدهد تا اپراتور بتواند بهسادگی بین حالتهای حکاکی دقیق و سطح گسترده جابهجا شود.
فیکسچرها و جِگهای نگهدارنده قطعه در حکاکی لیزری
برای انجام حکاکی دقیق، قطعه باید در محل دقیق و ثابت قرار گیرد.
به همین دلیل انواع فیکسچر و جِگ، از مهمترین تجهیزات جانبی دستگاه لیزر حک محسوب میشوند.
نمونهها:
گیرههای دستی ساده برای قطعات کوچک
فیکسچرهای پنوماتیک مخصوص خطوط تولید
میز X-Y با تنظیم موقعیت دقیق
محور دوار (Rotary) برای حک روی لوله و سطوح گرد
- کفی قابل چرخش ستون
- میز ایندکس
- کانوایر خطوط تولید با سنسور هوشمند
طراحی اختصاصی فیکسچر متناسب با شکل قطعه، دقت و سرعت تولید را بهطور چشمگیری افزایش میدهد.
سیستم مکش و فیلتر دود دستگاه لیزر حک
در حین حکاکی، بهویژه روی فلزات رنگی یا پلاستیکها، دود و ذرات معلق ریز در هوا پخش میشود.
سیستم مکش و فیلتر دود دستگاه لیزر حک با استفاده از فیلترهای چندمرحلهای مانند HEPA و کربن فعال، این ذرات و بوهای ناشی از فرآیند حکاکی را جذب کرده و مانع از آسیب به اپراتور و لنز لیزر میشود.
در کارگاههایی که چند دستگاه لیزر حک بهصورت همزمان فعال هستند، استفاده از سیستم فیلتراسیون مرکزی صنعتی توصیه میشود تا هوای محیط کاملاً تمیز و ایمن باقی بماند.
تجهیزات کنترلی اپراتور برای افزایش بهرهوری
تجهیزات کنترلی کمک میکنند تا اپراتور با دقت و سرعت بیشتری کار کند. این تجهیزات شامل:
پدال پایی برای شروع سریع حک
مانیتور صنعتی مقاوم به گردوغبار
پایه قابل تنظیم مانیتور
موس و کیبورد صنعتی
چراغ روشنایی موضعی
- آچار آلن
- فلش
در دستگاههای شایا حک، طراحی ترولیها و میزها بهگونهای انجام میشود که جایگاه تمام این تجهیزات بهصورت ارگونومیک در نظر گرفته شده است.
ترولی مخصوص دستگاه حکاکی پرتابل لیزری
یکی از کاربردیترین تجهیزات جانبی برای مدلهای دستگاه حکاکی لیزر پرتابل، ترولی صنعتی مخصوص دستگاه حکاکی پرتابل لیزری است.
این ترولی بهعنوان ایستگاه کامل اپراتور طراحی میشود و جایگاه منظم و ایمن برای سیستم لیزر، کیس، مانیتور و گان فراهم میکند.
ویژگیهای ترولیهای طراحیشده توسط شایا حک:
بدنه فولادی
مانیتور ۱۹ اینچ با پایه صنعتی (در صورت سفارش)
کشو مخصوص کیبورد و موس
محفظهی محافظتشده برای گان
دسته تلسکوپی و چرخ ترمزدار
سیستم تهویه داخلی برای سورس و کیس
طراحی ماژولار و ارگونومیک
این ترولیها باعث میشوند دستگاه لیزر حک پرتابل قابل حمل، ایمن و منظم باشد و اپراتور بتواند در محیطهای مختلف صنعتی بهصورت حرفهای کار کند.
محور Z برقی؛ تنظیم سریع ارتفاع در دستگاه لیزر حک
تنظیم دقیق فاصله فوکوس لیزر یکی از مراحل مهم حکاکی است.
در مدلهای پیشرفته، محور Z بهصورت برقی و کنترلشده طراحی میشود تا ارتفاع لنز بهصورت دقیق و بیصدا تغییر کند.
شایا حک از مکانیزم بالابر برقی با سیستم قفل مکانیکی ایمن استفاده میکند تا در شرایط تولید پیوسته، عملکردی پایدار و دقیق داشته باشد و به صورت دقیق حکاکی چندین قطعه با ارتفاع های متفاوت را بدون دخالت دست انجام دهد.
جمعبندی و پیشنهاد شایا حک
تجهیزات جانبی دستگاه لیزر حک نقش کلیدی در کیفیت، سرعت و دوام دستگاه دارند.
از میز صنعتی و سیستم تهویه گرفته تا لنز یدک و ترولی پرتابل، هر یک باعث افزایش بهرهوری و عمر دستگاه میشوند.
شرکت شایا حک با طراحی اختصاصی میزها، ترولیها، سیستمهای تهویه، فیکسچرها و سایر تجهیزات جانبی، مجموعهای کامل از راهکارهای صنعتی برای کاربران حرفهای دستگاههای لیزر حک ارائه میدهد.
