در این صفحه اطلاعات کامل مربوط به دستگاه حکاکی عمیق زن مدل I-2010-D مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس و فیلم کار کرد دستگاه حکاکی و فایل PDF کاتالوگ این محصول ودر نهایت معرفی دیگر دستگاه های حکاکی مخصوص سازه فلزی در اختیار شما قرار خواهد گرفت.

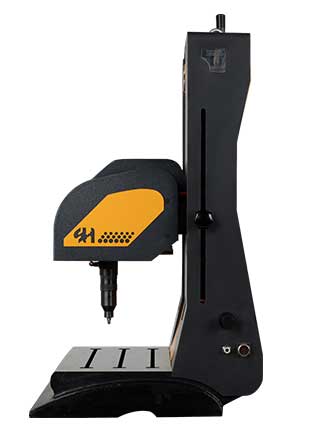

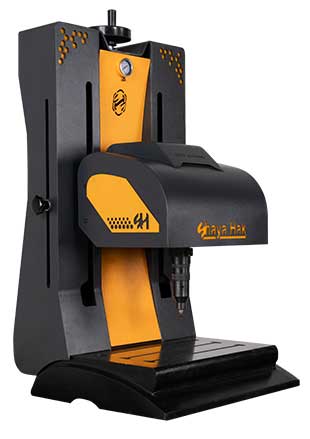

- I-2010-D
این سیستم با توجه به نیاز عزیزان در بخش سازه های فلزی طراحی و تولید گردیده است.
با توجه به نیاز ایجاد عمق بین 1 تا 2/5 mm بر روی پلاک از جنس ST-52-ST-37 به دستگاهی نیاز بوده که هم توان ایجاد این عمق را داشته باشد، هم تیراژی بوده و در کاری با فشار بالا و محیطی خشن همچون تولید سازه های فلزی به راحتی دوام آورد.
از نظر الکترونیکی هم با آگاهی از این مورد که اکثر فایل های این صنف بر اساس نرم افزار اکسل می باشد ما از همین مساله استفاده کرده و یک قابلیت حک فایل اکسل بدون نیاز از کامپیوتر را فراهم کرده ایم بدین ترتیب که فایل را درون یک SD CARD ریخته و به دستگاه وصل می کنیم . حکاکی را انجام می دهیم .این روش باعث می شود که 1- کاهش خطای اپراتوری در ساخت فایل ( تقریبا صفر می شود ) 2- سهولت کار اپراتور 3- افزایش سرعت عملکرد 4- نظارت بر کار اپراتور می شود.
وجه تمایز دستگاه حکاکی عمیق زن شایا حک
وجه تمایز این دستگاه با سایر دستگاه های مشابه :

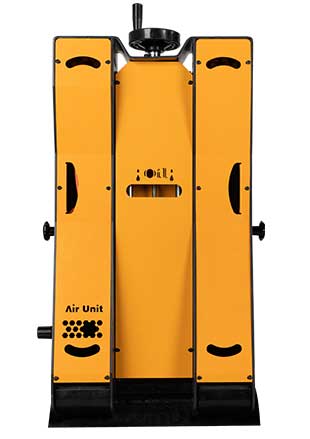

- اولین و تنها دستگاه دارای دو ستون در ایران می باشد که میز کار قطعه از سه جهت باز است .
- دارای اسلاید مخصوص عمیق زن با لینیر گاید دوبل ( دو ریل )
- کفی چدنی مخصوص دو ستون
- قلم بسیار قوی با استهلاک مخصوص سازه های فلزی و گریتینگ

- جدول مشخصات
ابعاد دستگاه | 940*540*500 mm | ابعاد هد دستگاه | 260*330*350 mm |
---|---|---|---|
محدوده حکاکی | 125*200 mm
| ارتفاع کارگیری | 310 mm
|
وزن | 110 kg
| سرعت کاراکتر 1mm در ثانیه | 2 mm/sec
|
عمق حکاکی | 0.5 -2.5 mm
| فشارباد | 4-9 BAR
|
روش حکاکی | INDENT MARKING کوبشی
| نوع موتور | Stepper motor
|
محور حرکتی | line slide+ liner Guide
| تغذیه | 12v – 5A – 6W
|
پورت ارتباطی | RS232 & USB
| حافظه جانبی | SD Card
|
- فیلم محصول

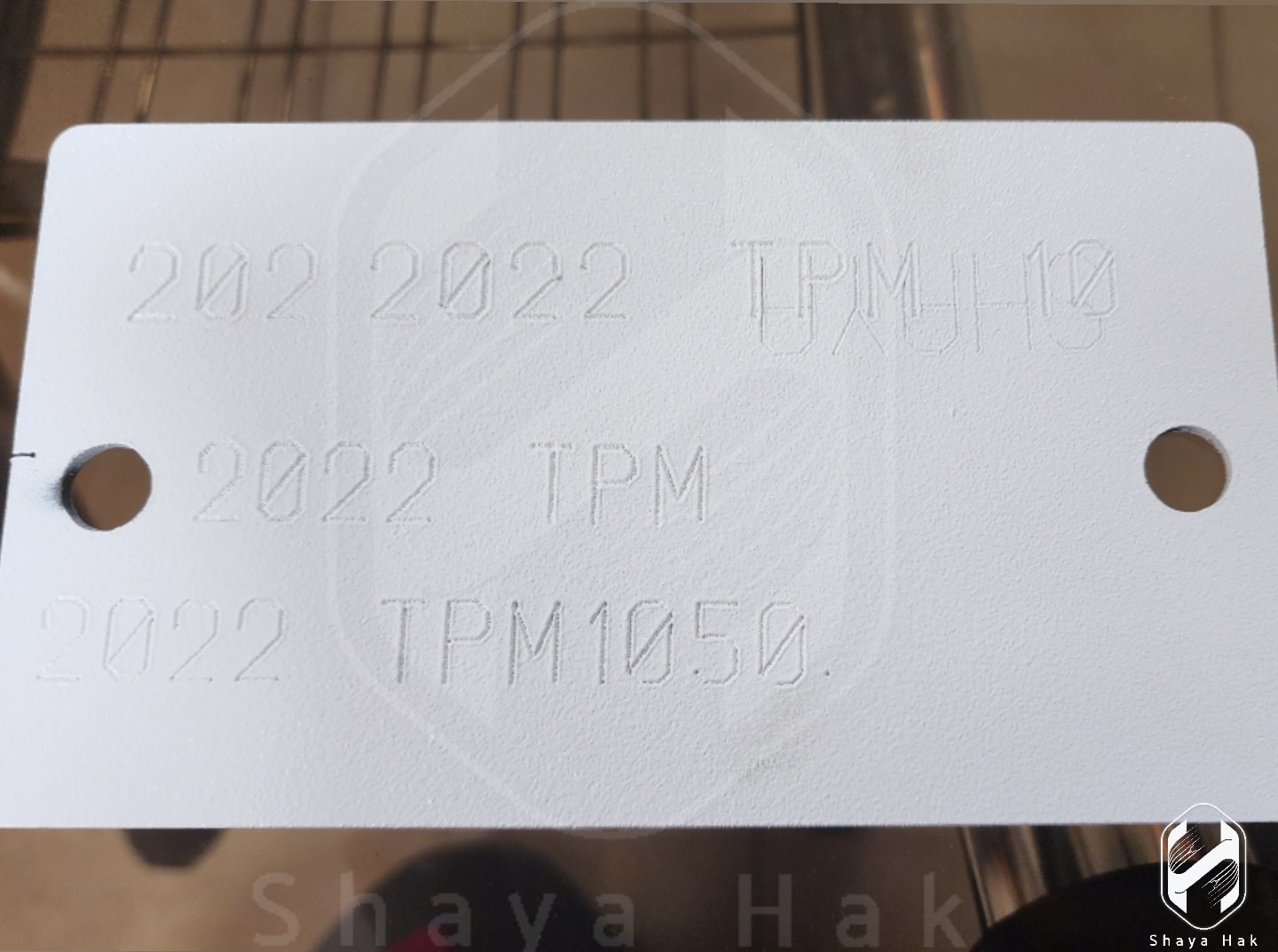

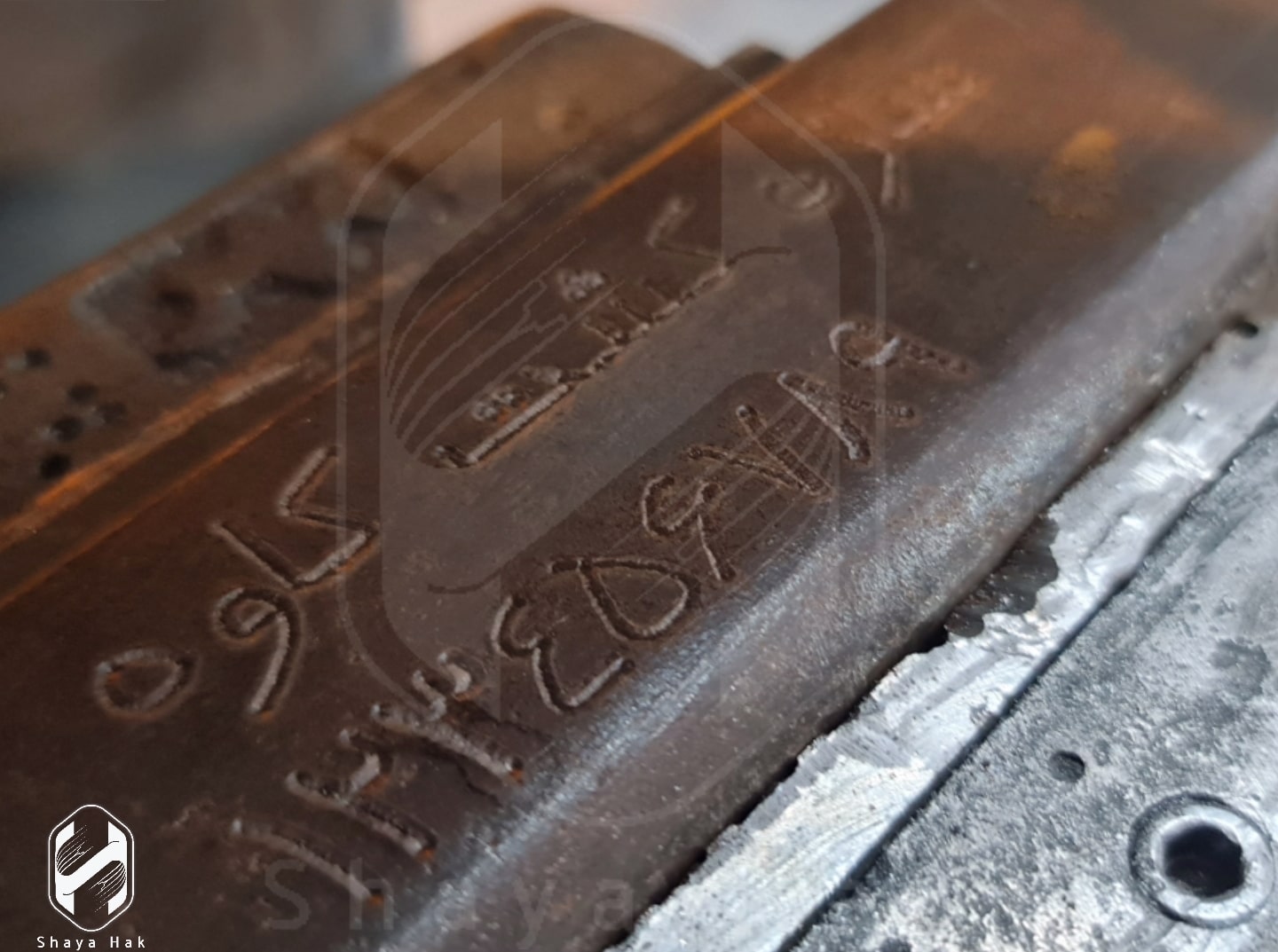

- نمونه کارها
دیگر دستگاه حکاکی مرتبط با سازه فلزی
دستگاه حکاکی دورازه ای یک سیستم دوکاره با قابلیت خاص جهت سنبه زنی قبل از سوراخ کاری مطابق نقشه برش خورده قطعات میباشد که این دستگاه در سیستم های سازه فلزی استفاده میشود که حجم سوراخ کاری بسیار زیاد بوده و ضخامت ورق های مورد استفاده بسیار متغیر است و حتی تا ورق های 40m نیز مورد استفاده قرار میگیرد.
شرکت شایاحک برای اولین بار در ایران اقدام به طراحی و تولید دستگاه CNC سنبه زنی نموده که با افزایش سرعت ، بالا بردن دقت و نزدیک صفر شدن خطای کار ؛ عملیات سنبه زنی بسیار ساده ای خواهیم داشت و همزمان توانایی حکاکی بر روی قطعات را نیز دارا میباشد

جهت آشنایی بیشتر با دستگاه حکاکی و سنبه زن دروازه ای به لینک زیر مراجعه فرمایید.
