صنعت تولید لوله و اتصالات ارتباط مستقیمی با رهگیری دقیق محصولات دارد. حکاکی روی لوله به عنوان یک فرآیند کلیدی، نقشی حیاتی در درج اطلاعات فنی، استانداردهای تولید، شماره بدنه و لوگوی شرکتها ایفا میکند. فرآیند حکاکی ماندگار صنعتی با روشهای چاپ موقت (مانند جت پرینترها) کاملاً متفاوت است؛ چرا که حکاکی اصولی، با ایجاد تغییر ساختاری یا برادهبرداری ظریف در سطح قطعه، پایداری اطلاعات را در سختترین شرایط محیطی تضمین مینماید.
به طور کلی، انتخاب مکانیزم بهینه برای اجرای فرآیند به پارامترهای فنی متعددی وابسته است. حکاکی روی لوله به عواملی چون قطر لوله، ضخامت، گوشت لوله، طول لوله، جهت حکاکی (که بر روی آرک لوله باشد یا روی طول آن حکاکی شود) و همچنین تیراژ تولید بستگی دارد. تکتک عوامل ذکر شده در این فرآیند بسیار تاثیرگذار هستند و بیتوجهی به آنها میتواند کیفیت نهایی محصول را کاهش دهد. امروزه سه شیوه استاندارد و ماندگار برای حکاکی بر روی لولهها و قطعات دوار در صنایع مورد استفاده قرار میگیرد که در ادامه به تفصیل آنها را بررسی میکنیم.
عوامل کلیدی و مؤثر بر کیفیت حکاکی روی لوله
پیش از انتخاب دستگاه، بررسی دقیق هندسه و مشخصات فیزیکی قطعه الزامی است. این عوامل تعیینکننده تکنولوژی مکانیکی یا لیزری مورد نیاز خواهند بود:
قطر لوله: در قطعات با قطر بسیار کم (زیر ۱۵ میلیمتر)، حکاکی سوزنی یا کوبشی به دلیل ساختار دوار قطعه سختتر شده و ممکن است با افت کیفیت همراه باشد. در این ابعاد، روشهایی مانند رول مارکینگ یا لیزر نتایج بسیار مطلوبتری ارائه میدهند.
ضخامت و گوشت لوله: در مقوله قطعات گرد، هرچه ضخامت دیواره کمتر باشد (در حد چند دهم میلیمتر)، ریسک دفرمه شدن قطعه تحت فشارهای مکانیکی افزایش مییابد. در روشهای ضربهای برای لولههای نازک، نیاز به پرکردن زیرکار (فیکسچر داخلی) وجود دارد تا از تغییر شکل لوله جلوگیری شود.
طول و وزن لوله: طول لوله که وزن قطعه تابعی از آن است، مستقیماً بر مکانیزم حرکت قطعه اثر میگذارد. چرخاندن (Rotate) یک لوله چند متری سنگین نیازمند فیکسچرهای گرانقیمت و صرف هزینه گزاف است. در چنین شرایطی استفاده از دستگاههای پرتابل یا رول مارکینگ اولویت مییابد.
تیراژ تولید: حجم کار روزانه، نوع اتوماسیون دستگاه را تعیین میکند. برای مثال، در خطوط تولید پرتیراژ مانند لولههای کمکفنر خودرو، سرعت حرف اول را میزند و استفاده از روش تخصصی رول مارکینگ یا سیستمهای لیزری خودکار الزامی است.
حکاکی کوبشی (سوزنی) به همراه روتاری؛ انعطافپذیری در اجرا
مکانیزم کوبشی یا دات پین (Dot Peen) یکی از روشهای اصیل و قدرتمند در صنایع سنگین است. در این تکنولوژی، کاربیدهای سخت و مخروطیشکل (که ساختاری شبیه به مدادهای تیز شده با نوک بهینهسازی شده دارند) با فرکانس بالا به سطح قطعه ضربه وارد میکنند. اگر هدف حکاکی در راستای طول لوله باشد، نباید قطر و ضخامت از یک حد استاندارد کوچکتر باشد تا پایداری لوله حفظ شود.
طول لوله عامل تعیینکنندهای در انتخاب شاسی دستگاه کوبشی است؛ در لولههایی با طول کم و ابعاد مهارپذیر، از دستگاههای حک ثابت (رومیزی) استفاده میشود. اما در لولههایی با طول بالا و وزن سنگین، جابهجایی قطعه غیرممکن است؛ لذا از دستگاههای حکاکی پرتابل (دستهتفنگی) استفاده میشود که کاربر به راحتی دستگاه را بر روی لوله مستقر مینماید. علاوه بر این، مدلهای دومنظوره مانند I-MULTI-3 انعطاف کاملی را به تولیدکننده میدهند، چرا که قابلیت کارکرد به هر دو صورت ثابت و پرتابل را در یک سیستم فراهم میسازند.

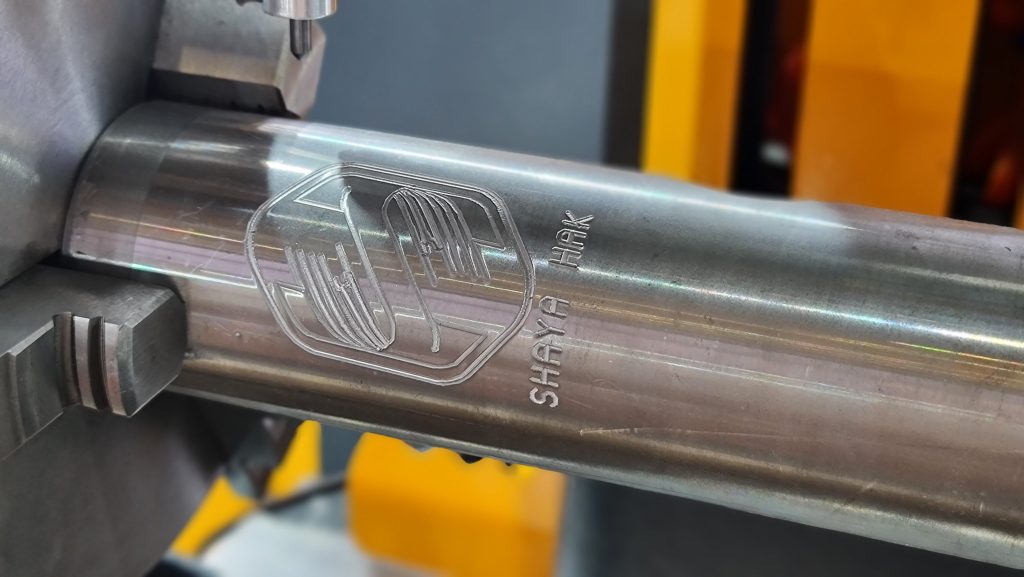

اما اگر بخواهیم حکاکی سوزنی را بر روی آرک لوله (دور تا دور قطر لوله) اجرا کنیم، حتماً باید از فیکسچر روتاری استفاده شود. روتاری لوله را کاملاً فیکس کرده و در حین حکاکی، آن را تحت فرمان موتور دستگاه میچرخاند تا عملیات با ظرافت و زیبایی صورت گیرد. تنها محدودیت روتاری در قطرهای بالا، سرعت و هزینه آن است؛ چرا که چرخاندن قطعات بزرگ، سنگین و حجیم،
رول مارکینگ؛ سریعترین روش برای تیراژهای انبوه
همانطور که از نام این روش پیداست، رول مارکینگ راهکاری کاملاً تخصصی برای قطعات گرد و دوار است. یک ابهام مهم در این زمینه وجود دارد که نیاز به شفافسازی دارد:
آیا رول مارکینگ فقط به صورت دوار حک میکند؟
پاسخ خیر است؛ ماشینهای رول مارکینگ هم به صورت دوار و هم به صورت خطی توانایی اجرای حکاکی را دارا هستند.
بسیاری از چالشهای روشهای دیگر همچون محدودیت سرعت، عمق کم، تیراژ بالا، محدودیت قطر و طول لوله در این روش به طور کامل حل شده است. رول مارکینگ سریعترین روش حکاکی مکانیکی در دنیا به شمار میرود که سرعت آن با سیستمهای چاپ کانتینیوس (پیوسته) رقابت میکند. از نظر عمق، این روش بالاترین عمق حکاکی را بر روی سختترین متریالها بدون ایجاد تنش حرارتی ارائه میدهد. در طولهای بلند و وزنهای سنگین، رول مارکینگ به سادگی عملیات را انجام داده و استهلاک و هزینه مصرفی بسیار پایینی دارد.
در نتیجه، این شیوه برای حکاکی روی لوله و قطعات دوار از جمله فلنج، سه راهی، فیتینگ و انواع اتصالات صنعتی بهترین گزینه به شمار میرود. ساختار ماشینهای رول مارکینگ از دستگاههای کوچک رومیزی (جهت حکاکی قطعاتی مانند شمع خودرو) تا تجهیزات غولپیکر با توانایی حکاکی روی قطعاتی به قطر ۱ متر و ۲۰ سانتیمتر را شامل میشود.

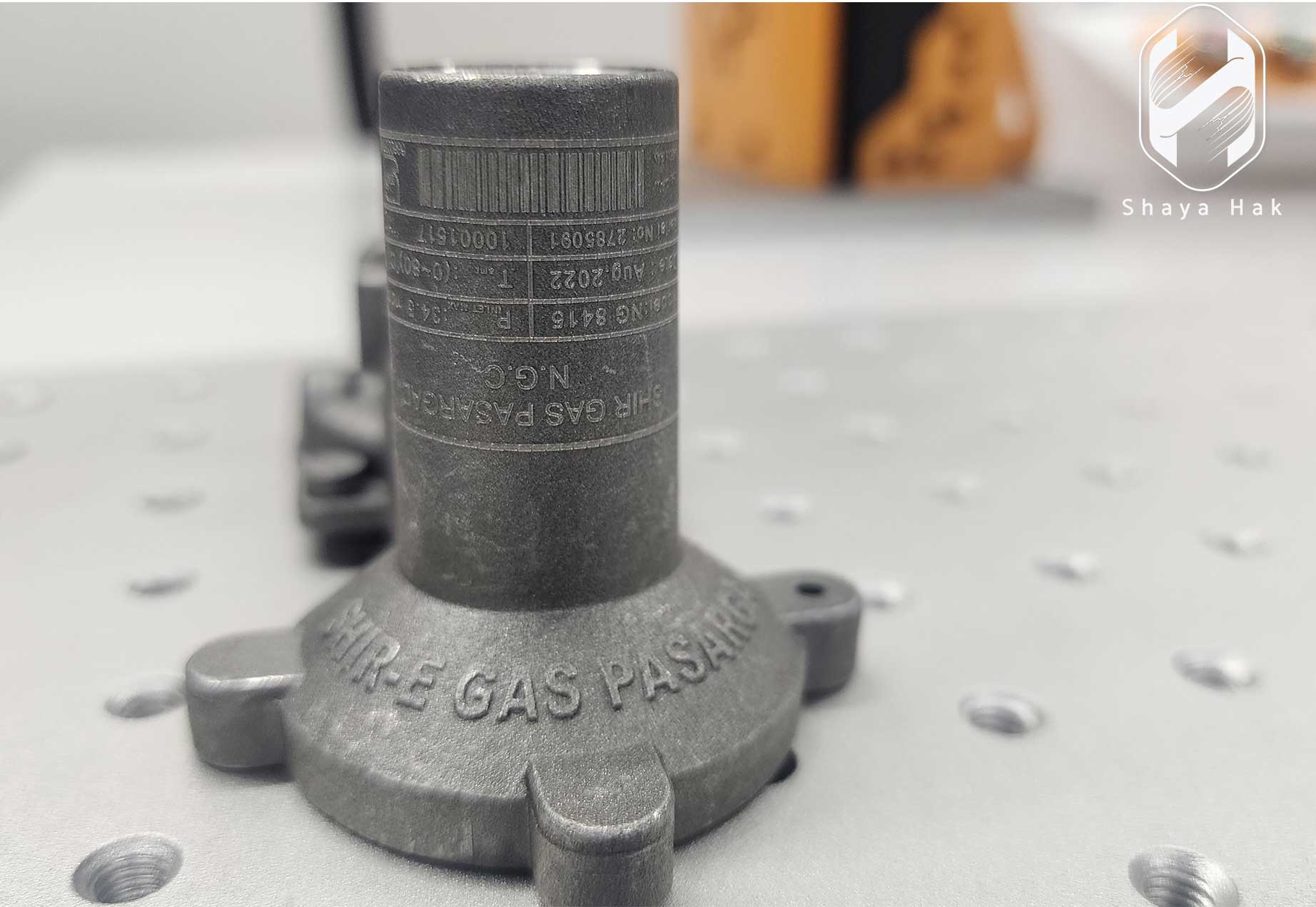

حکاکی روی لوله با دستگاه لیزری؛ اوج دقت و فناوری مدرن
با پیشرفت فناوری، دستگاههای حکاکی لیزری (بخصوص لیزرهای فایبر) جایگاه ویژهای را در صنایع مدرن به دست آوردهاند. سیستمهای لیزری به دلیل عدم نیاز به تماس مکانیکی با قطعه، بسیاری از محدودیتهای ضخامت و وزن را به طور کامل از بین بردهاند. در لولههایی با دیواره بسیار نازک که خطر دفرمه شدن در روشهای ضربهای وجود دارد، لیزر بدون وارد کردن کوچکترین فشار مکانیکی، حکاکی فوقالعاده دقیقی را به نمایش میگذارد.

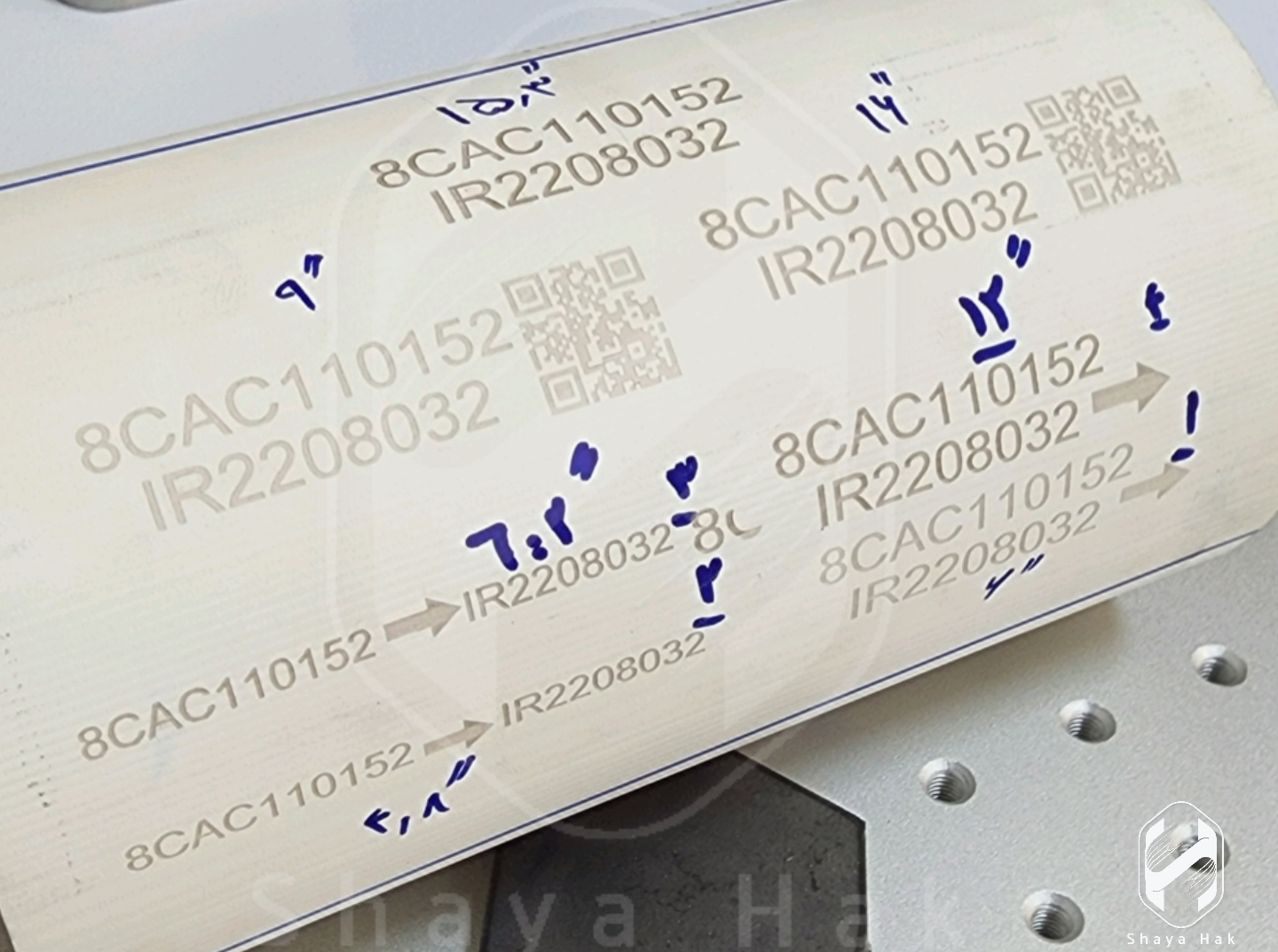

یکی از بزرگترین مزیتهای حکاکی لیزری روی لوله، خوانایی بینظیر خروجی آن برای اسکنرها و سیستمهای بارکدخوان است. درج انواع دیتاماتریس، بارکدهای دوبعدی و QR Code با رزولوشن بالا تنها با این روش به بهترین شکل ممکن انجام میشود. اگرچه روشهای مکانیکی مانند کوبشی نیز قادر به ایجاد کدهای شناسه هستند، اما تضاد رنگی (کنتراست) و ظرافت ایجاد شده توسط لیزر فایبر، خوانش بارکدها را توسط دستگاههای دیجیتال تضمین میکند، بدون اینکه ارزش فنی سایر روشهای ماندگار سنتی زیر سؤال برود.
علاوه بر این، تکنولوژی لیزر به شدت با سیستمهای اتوماسیون سازگار است. این دستگاهها را میتوان به راحتی در خطوط تولید مجهز به کانوایرها (تسمه نقالهها) و فیدرهای اتوماتیک (Autofeeders) ادغام کرد. در این سیستمهای یکپارچه، اپراتور تنها مخزن فیدر را پر کرده و قطعات به صورت اتوماتیک وارد لاین شده، توسط لیزر حکاکی شده و از طریق نوار نقاله خارج میشوند؛ فرآیندی که سرعت، دقت و راندمان کارگاههای صنعتی را به حداکثر میرساند.
