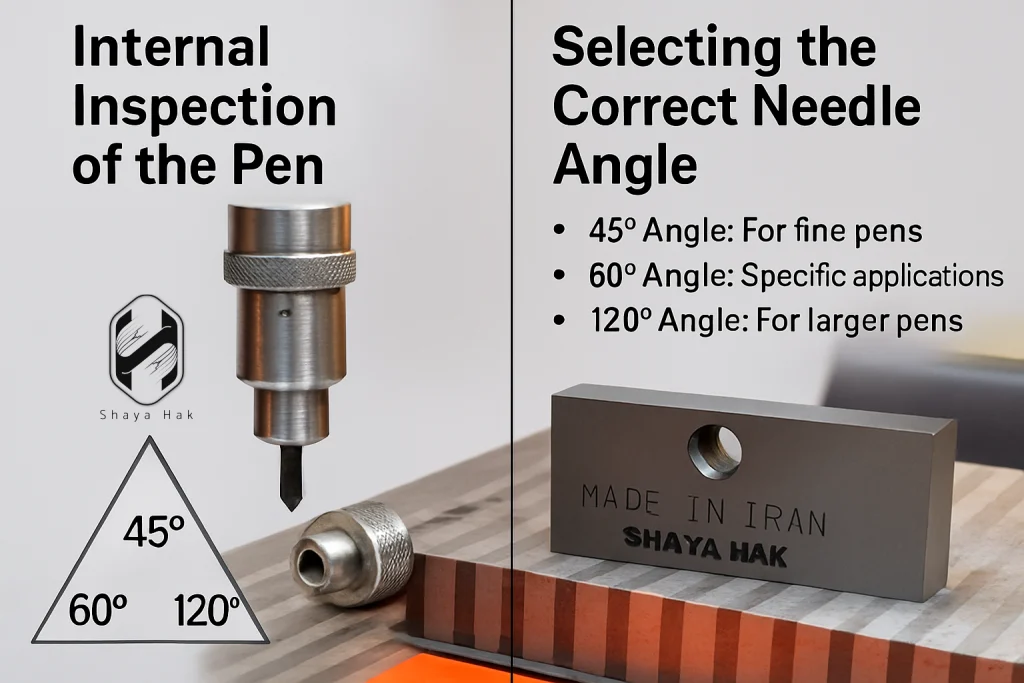

راهنمای کامل تعمیرات و نگهداری دستگاه حکاکی ضربه‌ای

روانکاری کابین‌ها و ریل‌ها

در طراحی اسلایدهای دستگاه‌های حکاکی شایا حک، از لینیر گاید (Linear Guide) در هر محور به‌صورت مجزا استفاده شده است. این سیستم شامل یک ریل و یک کابین حرکتی می‌باشد.

روی هر کابین، یک نقطه روغن‌کاری یا گریس‌خور استاندارد تعبیه شده است که بسته به سایز کابین متفاوت است:

• در کابین‌های سایز 16 و پایین‌تر، سیستم به‌صورت روغن‌خور فشاری طراحی شده است.

• در کابین‌های سایز 20 و بالاتر، از گریس‌خور استاندارد استفاده می‌شود.

در برخی مدل‌های دستگاه، از کابین سایز 16 و در برخی دیگر از کابین‌های بزرگ‌تر (20 به بالا) استفاده شده است.

✅ نکته مهم نگهداری:
برای عملکرد روان و جلوگیری از استهلاک، کابین‌ها باید به‌صورت منظم و ماهانه روغن‌کاری یا گریس‌کاری شوند.
❌ توجه: هرگز گریس را مستقیماً روی ریل نزنید؛ زیرا باعث جذب گردوغبار می‌شود و این ذرات ممکن است وارد مکانیزم ساچمه‌ای داخل کابین شده و منجر به آسیب جدی و کاهش عمر مفید مجموعه شوند.

تفاوت سیستم‌های تک‌محوره و دوبله

برخی از دستگاه‌های حکاکی شایاحک مانند مدل خاص I-2010-D مخصوص حکاکی عمیق روی فلزات سخت دارای محورهای دوبله هستند که تعداد کابین‌ها را دو برابر می‌کنند. در این موارد، سیستم روانکاری باید برای هر محور مجزا در نظر گرفته شود.
