در این صفحه اطلاعات کامل مربوط به دستگاه حکاکی رول مارکینگ مدل Roll Type 8 مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس و فیلم کار کرد دستگاه حکاکی و در نهایت فایل PDF کاتالوگ این محصول در اختیار شما قرار خواهد گرفت.
استاندارد ترین شیوه حکاکی روی فلنج ، فیتینگ و اتصالات و… در تمام دنیا دستگاه حکاکی رول مارکینگ می باشد که در ایران به نام حکاکی سنبه ای شناخته میشود.
این دستگاه از سرعت بسیار بالایی برخوردار است که می توان آن را جز سریع ترین شیوه های حکاکی نام برد که با مکانیزم های مختلفی مانند زنجیری ، موتور گیربکس ، پنوماتیکی و هیدرولیکی تک جک و … ساخته میشود که بزرگترین مساله آنها عدم توانایی حکاکی قطعات دارای تلرانس میباشد.
- Roll Marking type-8
اولین دستگاه رول مارکینگ(نورد غلطکی)باساختارDouble Hydraulic Jack با شمارنده دیجیتال

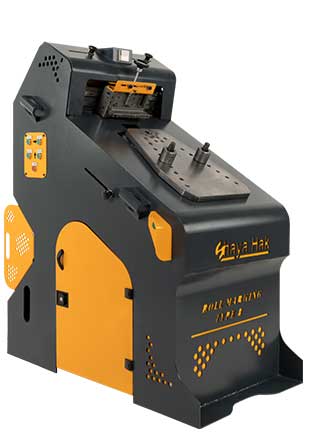

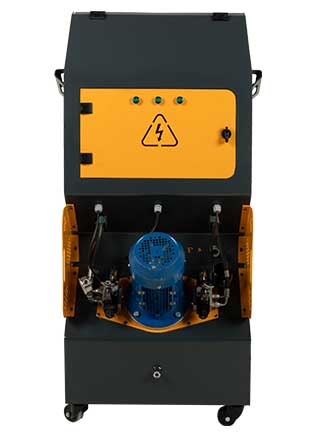

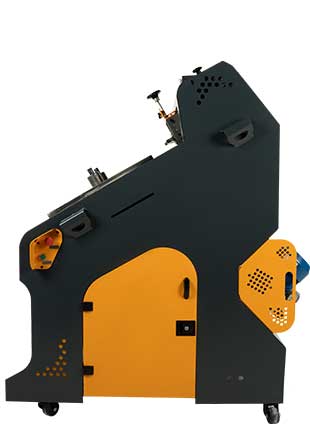

دستگاه حکاکی رول مارکینگ مدل Roll Type 8 برای اولین بار در ایران توسط شرکت شایا حک تولید شده که با برخورداری از مکانیزم جدید Double Hydraulic Jack (دابل هیدرولیک جک) این مشکل را کاملا مرتفع کرده و تمامی فلنج ها و اتصالات و… را با تلرانس بیشتر از یک سانتی متر (1cm ) با عمق بسیار بالا و یکنواخت بدون هیچ مشکلی حکاکی میکند .
از مشخصات منحصر به فرد این دستگاه میتوان به موارد ذیل اشاره کرد:
- سرعت حکاکی این دستگاه برای هر قطعه 4 ثانیه می باشد.
- اولین و تنها دستگاه دارای قابلیت حکاکی فلنج و اتصالات با تلرانس حتی بیشتر از1 سانتی متر
- این دستگاه توانایی حکاکی تا سایز 60 سانتی متر ( قابلیت ایجاد سایز بیشتر در صورت سفارش ) با لود وزن بالا بر روی میز و تا سایز 80 سانتی متر به صورت گوشواره ای را دارا می باشد
- دارای نشانگروآلارم دیجیتال میباشدکه برای اولین بار در دستگاه حکاکی رول مارکینگ اجرا شده باعث سهولت عملکرد اپراتور و آگاهی بیشتر از قطعات و دستگاه می باشد.
- توانایی حکاکی انواع فلنج ها از جمله : فلنج های گلودار ، اسلیپون ، فلنج ساکت و… وانواع فورج فیتینگ و جوشی و انواع سه راهی ، زانو، تبدیل و… را بدون نیاز به هرگونه فیکسچر دارا میباشد.
- جدول مشخصات فنی
ابعاد دستگاه | 1650*700*1250 mm | وزن دستگاه | 450 Kg |
|---|---|---|---|
توان موتور | Kw 2/2 | کورس حرکتی عمودی | 90 mm
|
کورس حرکتی افقی | 150 mm
| سرعت حکاکی روی یک فلنج کامل | 4 sec
|
عمق حکاکی | 1.5- 0.5 mm
| سیستم قدرت | هیدرولیکی
|
روش حکاکی
| Roll marking | سایز فلنج | “24 – “1 (inch ) |
سایز کانکشن | “4 – “2/1 (inch )
| سایز حروف حکاکی | 15-2 mm
|
تغذیه | ACسه فاز | امکان حکاکی فلنج و کانکشن | دارد |
