در این صفحه اطلاعات کامل مربوط به دستگاه حکاکی لیزری کابین دار FL50C و FL30C مخصوص فلزات مورد بررسی قرار میگیرد.
توضیحات تکمیلی کارکرد دستگاه ، جدول مشخصات فنی دستگاه ، عکس ، کاتالوگ و فیلم کارکرد دستگاه حکاکی در اختیار شما قرار خواهد گرفت.
- Laser engraving machine with cabin
دستگاه حکاکی لیزری کابین دار

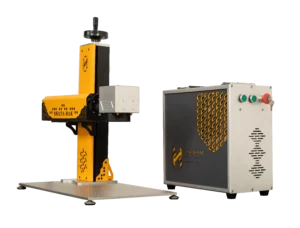

دستگاه حک لیزر فایبر یکی از به روز ترین شیوه های حکاکی روی فلزات در دنیا میباشد که توسط تابش اشعه بر روی سطح قطعه عملیات حکاکی را انجام میدهد و در نوع های مختلف میز دار ، رومیزی ، پرتابل و کابین دار تولید میشود.
هر کدام از این مدل ها در موارد مخصوص به نوع قطعه و یا درخواست مشتری قابل استفاده هستند. در اینجا به صورت کامل مشخصات اصلی دستگاه حکاکی لیزری کابین دار را شرح خواهیم داد.

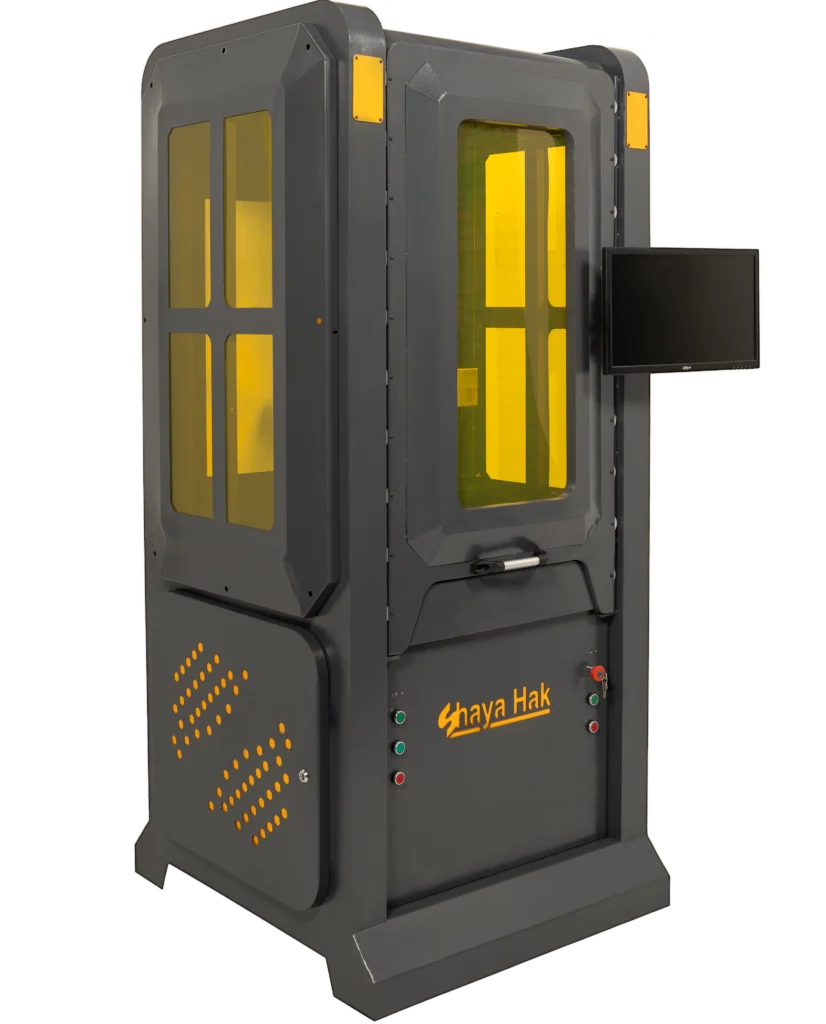

همانطور که از نام دستگاه حک لیزری کابین دار مشخص است این دستگاه به گونه ای تولید میشود که تمام سیستم کامل دستگاه حک لیزر به همراه کامپیوتر داخل کابین مخصوص قرار بگیرد و اپراتور فقط با دیدن مانیتور بتواند عملیات حکاکی را انجام دهد. این امر با طراحی اختصاصی شرکت شایا حک صورت گرفته که اپراتور کمترین تماس را با دستگاه و اشعه خواهد داشت.
وجه تمایز دستگاه حک لیزر کابین دار
- درب جلوی کابین دستگاه حک لیزری دارای پلکسی UV می باشد که در هنگام حکاکی و بستن درب دستگاه محافظت کامل اپراتور و افراد حاضر در کنار دستگاه را در برابر اشعه لیزر در برخواهد داشت.
- همچنین نوع سیم کشی و قرارگیری سورس و متعلقات در داخل کابین مانند دستگاه حکاکی لیزر فایبر میزدار شرکت شایاحک به گونه ایست که کمترین اتلاف انرژی را برای قطعات خواهد داشت.
مشخصات اصلی دستگاه حکاکی لیزری کابین دار
- سورس دستگاه حکاکی لیزری شایا حک از برند معتبر RAYCUS با عمر کارکرد مفید 100000 ساعت میباشد که در توان های درخواستی از 30 وات تا 100 وات(با قابلیت استعلام درجه کیفی آنلاین از شرکت ریکاس) ارائه میگردد.
- گالوومتر لیزری- برند برتر SINO-GALVO
- main board jcz
- منابع تغذیه لیزر MEAN WELL تایوان
- لنز opex یا F-theta با کیفیت بالا 70*70میلی متر/ 100*100 میلی متر /140*140 میلیمتر/170*170 میلیمتر /210*210 میلیمتر /300*300میلی متر / 400*400 میلی متر ( به صورت انتخابی )
- کابین مخصوص نگهداری دستگاه حکاکی لیزری و محافظ اپراتور
قطعات جانبی همراه با دستگاه لیزر حکاکی کابین دار:
- کابین به همراه پوشش ضد UV
- سیستم کامیپیوتر صنعتی
- مانیتور 22 اینچ LED
- مجموعه ابزار و پدال دستگاه
- فلش و نرم افزار کنترل لیزری( آخرین نسخه Ezcad2 )با عملکرد ویرایش قدرتمند
- عینک محافظ در برابر اشعه
- جدول مشخصات
توان لیزر | 30W/50W/60W /70W/100W | سورس لیزر | RAYCUS (QA -QB) |
|---|---|---|---|
حداکثر ارتفاع | 50-80 cm
| فرکانس | 20-100 kHz
|
محدوده حکاکی ( انتخابی ) | 70*100/70*100 /170*140/170*140 /210*300/210*300 /400*400 mm
| ابعاد میز ( کفی ) دستگاه
| 270*340 mm
|
عمق حکاکی | 0.01-1.5 mm
| وزن دستگاه
| 355Kg |
سرعت حکاکی | ≤10000 mm/s
| نوسان توان | ±0.5 %
|
نرم افزارهای قابل اجرا
| Corel Draw, Auto CAD, … | دقت تکرار | ±0.001mm
|
توان مصرفی | ≤500W
| نرم افزار | EZCad2
|
سیستم خنک کننده | هوای خنک | متعلقات | کیف ابزار ، عینک محافظ در برابر اشعه، فلش |
- فیلم محصول
مزیت های دستگاه حکاکی لیزری کابین دار شایاحک
-
دارای کابین بسته با درب مجهز به شیشه مقاوم در برابر تابش UV، جهت محافظت کامل اپراتور در برابر پرتو لیزر.
-
ایدهآل برای پروژههای زمانبر و حکاکیهای عمیق مانند قالبسازی، به دلیل ایمنی بالا و خنکسازی مؤثر.
-
کاهش تداخل پرتو لیزر با محیط خارجی بهدلیل ساختار بسته، که موجب افزایش تمرکز پرتو و ارتقاء کیفیت حکاکی میشود.
-
پایداری دمای داخلی کابین با کاهش تأثیرات محیطی، بهویژه در محیطهای صنعتی یا متغیر، برای عملکرد بهینه سورس.
-
امکان استفاده از سیستمهای لیزر با توان بالا (تا ۱۰۰ وات) در فضای ایزوله، بدون نگرانی از پراکندگی یا خطرات پرتو.
-
کاهش نویز صوتی ناشی از فرآیند حکاکی، مناسب برای فضاهای اداری یا محیطهای مشترک.
-
یکپارچهسازی تجهیزات جانبی مانند مکنده دود، روتاری و نمایشگر کنترل در ساختار کابین جهت افزایش بهرهوری و نظم کاری.
-
ایمنی اپراتور حتی در استفاده مداوم بهواسطه طراحی مهندسیشده با سنسور توقف اضطراری و پوشش کامل پرتو.
-
قابل استفاده در صنایع حساس مانند تجهیزات پزشکی، قطعات اپتیکی یا الکترونیکی که کنترل دقیق آلودگی و تابش ضروری است.
