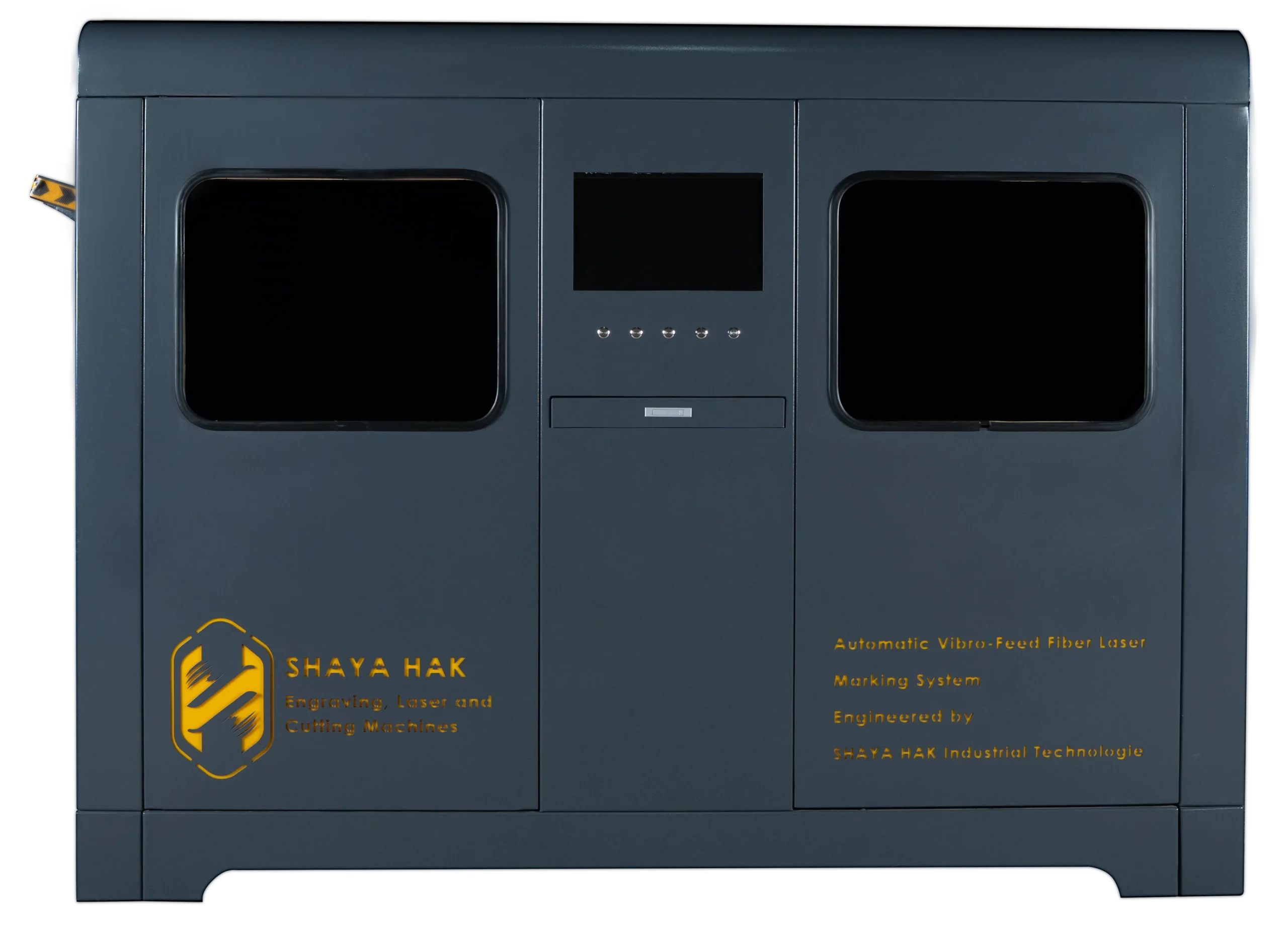

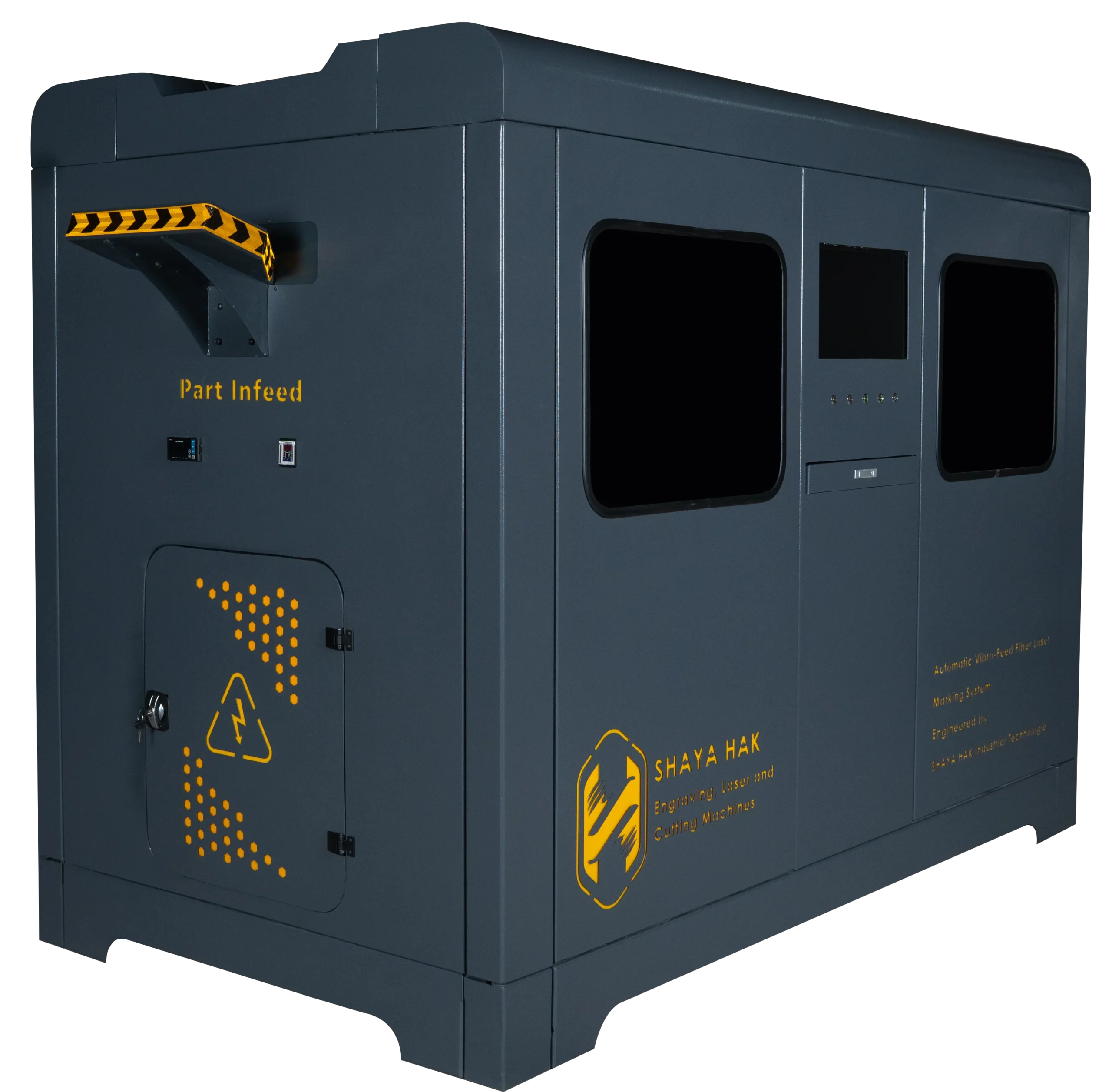

بالاترین سطح اتوماسیون مارکینگ؛ بیصدا، ایمن و تمامخودکار
در صنایع بزرگ، سه چالش اصلی در بخش مارکینگ قطعات وجود دارد: سرعت پایین چیدمان دستی، آلودگی صوتی ناشی از برخورد قطعات فلزی، و خطرات بازتاب اشعه لیزر برای پرسنل. مجموعه شایاحک با طراحی و ساخت دستگاه حکاکی لیزری اتوماتیک کابیندار سایلنت مدل Automatic Vibro feed-FLT ، هر سه چالش را در قالب یک خط اتوماسیون یکپارچه حل کرده است.
این دستگاه پرچمدار، مجهز به یک مخزن ویبراتور هوشمند جهت سورت خودکار قطعات فلهای (مانند انواع مهرهها و اتصالات) و یک کابین عایق صدا (آکوستیک) است که فرآیند حکاکی را به صورت ۱۰۰٪ خودکار و در سکوت کامل کارگاهی انجام میدهد.
مکانیزم عملکرد سیستم ویبره و حکاکی لیزری اتوماتیک
فرآیند تغذیه و حکاکی در این دستگاه به شکل یک چرخه هوشمند و پیوسته طراحی شده است:
- بارگیری فلهای در مخزن ویبره: اپراتور حجم بالایی از قطعات (مثلاً مهرهها) را به صورت فله درون مخزن کاسهای ویبراتور میریزد.
- سورتینگ و جهتدهی خودکار: لرزشهای مهندسیشده مخزن، قطعات را از هم تفکیک کرده و آنها را در یک ردیف منظم و با جهتگیری صحیح به سمت خروجی هدایت میکند.
- ورود به کابین و توقف دقیق: قطعات وارد اتاقک سایلنت شده و توسط سنسورهای ابزار دقیق، مستقیماً زیر لنز لیزر متوقف (Stop) میشوند.
- حکاکی در محیط ایزوله: دستگاه لیزر FLT فرآیند درج بارکد، لوگو یا شماره فنی را روی قطعه انجام میدهد. به دلیل بسته بودن کابین، هیچگونه صدا یا بازتاب نوری به بیرون منتقل نمیشود.
- تخلیه و خروج: قطعه مارکینگ شده بلافاصله از کابین خارج شده و در سبد محصولات نهایی قرار میگیرد.
چرا این دستگاه یک محصول منحصربهفرد در بازار ایران است؟
این سیستم پیشرفته با تلفیق 6 ویژگی حیاتی، راندمان خطوط تولید تیراژ بالا را دگرگون میکند:
- اتوماسیون کامل (مخزن ویبره): اپراتور مهرهها یا قطعات را به صورت فلهای درون مخزن میریزد؛ سیستم ویبراتور با فرکانس تنظیمشده، قطعات را تفکیک، سورت و به صورت دانه به دانه درست در نقطه فوکوس لیزر استوپ میکند.

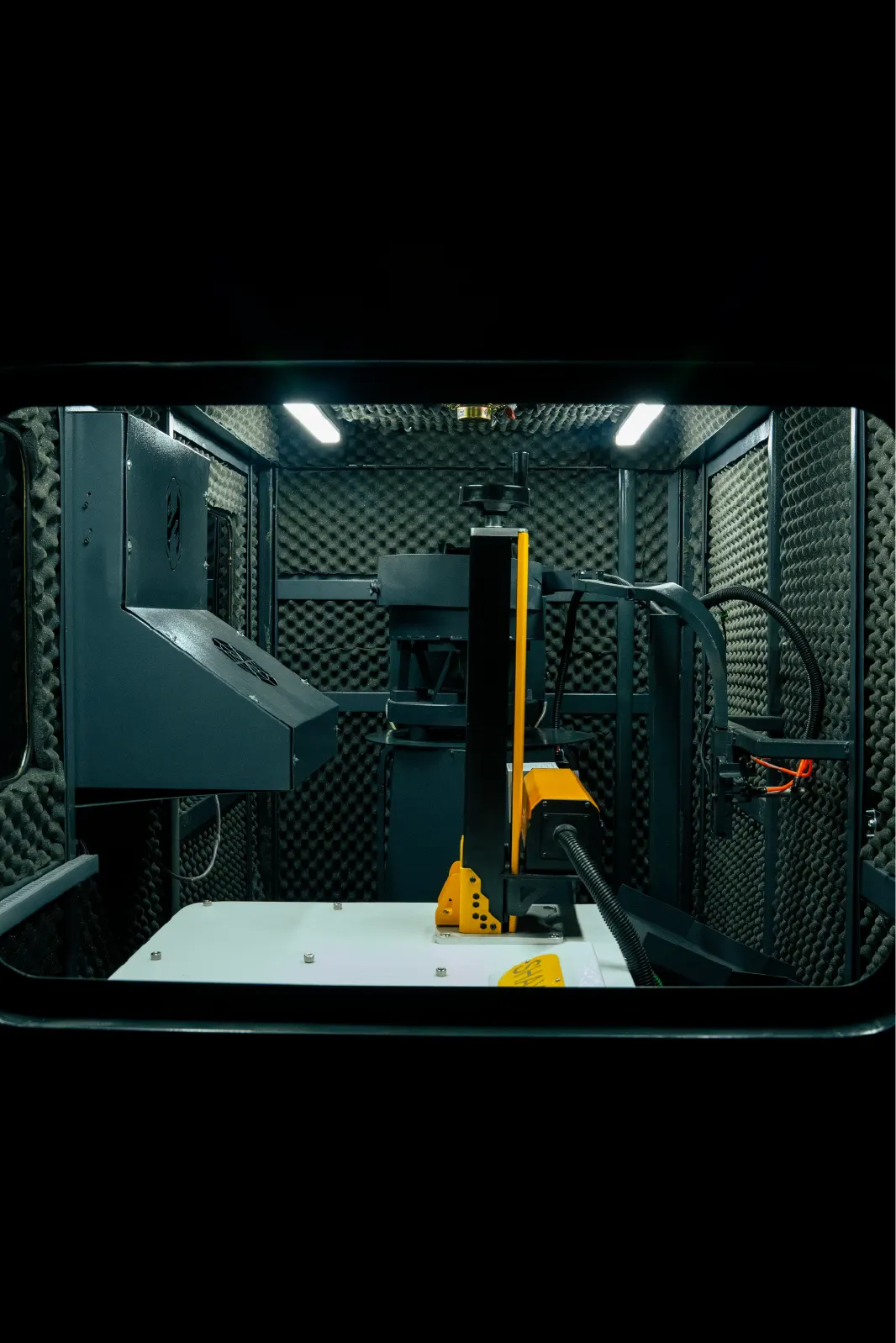

- اتاقک سایلنت آکوستیک (Silent Cabin): صدای آزاردهنده لرزش قطعات فلزی و برخورد آنها در داخل این کابین به طور کامل جذب شده و نویز محیطی کارخانه را به شدت کاهش میدهد.
- کابین عایق اشعه (Enclosed Laser): محفظه تمامبسته دستگاه، مانع از خروج کمترین بازتابی از اشعه لیزر فایبر میشود. این ویژگی نیاز پرسنل کارگاه به استفاده از عینک محافظ را به طور کامل از بین میبرد.
- تغذیه قطعات نامتقارن: مخزن ویبره بهترین انتخاب برای قطعات سهبعدی و حجمدار مانند مهرهها، پیچها و اتصالات است که روی نوار نقالههای تخت به راحتی سورت نمیشوند.
- کارکرد بدون وقفه (24/7): مخزن ظرفیت بالایی دارد و اپراتور زمان کافی برای رسیدگی به سایر امور خط تولید را خواهد داشت.
- بهرهگیری از سورس قدرتمند FLT: قلب تپنده این پکیج، دستگاه حکاکی لیزر پرفروش و اثباتشده مدل FLT شایاحک است که دقت میکرونی و سرعت مارکینگ ۱۰ هزار میلیمتر بر ثانیه را تضمین میکند.
جدول مشخصات فنی دستگاه حکاکی لیزر اتوماتیک کابیندار سایلنت با مخزن ویبره
ویژگی / بخش دستگاه | مشخصات فنی |
|---|---|
نوع ساختار و بدنه | کابیندار تمامبسته (Enclosed) با عایق صوتی (Silent Cabin) |
سیستم تغذیه (Feeder) | مخزن کاسهای ویبراتور (Vibratory Bowl) اختصاصی |
نوع قطعات هدف | مهرهها، اتصالات، قطعات حجمدار و سهبعدی |
توانهای قابل سفارش لیزر | 30W – 50W – 60W – 70W – 100W |
برند و نوع سورس لیزر | RAYCUS (QB-QA) |
محدوده حکاکی (انتخابی/لنز) | 70*70 / 100*100 / 140*140 / 170*170 / 210*210 |
سرعت حکاکی | 10,000 mm/sec ≥ |
دقت تکرار استوپر و لیزر | ± 0.001 mm |
سیستم خنککننده | هوا خنک (بدون نیاز به چیلر خارجی) |
متعلقات | سیستم کامل کامپیوتر صنعتی، ست ابزار، پدال فرمان |
دریچه بازدید | دارای شیشه محافظ استاندارد (Anti-Laser Glass) |
پرسش و پاسخ (FAQ)
مخزن ویبره برای چه نوع قطعاتی مناسبتر است؟
مخازن ویبره برای قطعاتی که حجم و وزن بیشتری دارند و چیدمان آنها روی نوار نقاله دشوار است (مانند انواع مهره، پین، بوش و یراقآلات فلزی کوچک) بهترین عملکرد را دارند.
میزان کاهش صدا توسط کابین سایلنت چقدر است؟
طراحی آکوستیک کابین و استفاده از متریالهای جاذب صدا، نویز ناشی از برخورد قطعات فلزی در مخزن ویبره و فرآیند مارکینگ را تا حد استانداردهای ایمنی شنوایی کارخانجات (زیر 85 دسیبل) کاهش میدهد.
آیا میتوانم قطعات متفاوتی را در یک مخزن ویبره بریزم؟
مخزن ویبره بر اساس هندسه، وزن و ابعاد یک خانواده خاص از قطعات (مثلاً مهرههای سایز مشخص) کالیبره و طراحی میشود. برای قطعات با تفاوت ظاهری بسیار زیاد، نیاز به تعویض یا تنظیم مجدد کاسه ویبره است.
آیا این دستگاه برای متریالهای غیرفلزی هم کاربرد دارد؟
سورس لیزر فایبر FLT برای تمامی فلزات و برخی از پلاستیکهای فشرده صنعتی مناسب است. اگر قطعه پلاستیکی شما در مخزن ویبره قابل سورت شدن باشد، حکاکی آن بدون مشکل انجام میشود.
راهکارهای اتوماسیون شایاحک؛ کدام دستگاه مناسب خط تولید شماست؟
شایاحک به عنوان تولیدکننده تخصصی ماشینآلات حکاکی، دو راهکار اتوماسیون منحصربهفرد را برای صنایع تیراژ بالا ارائه کرده است که نیاز به چیدمان دستی را به طور کامل حذف میکنند:
- دستگاه حکاکی لیزر کابیندار با مخزن ویبره (محصول فعلی): ایدهآل برای قطعات حجمدار، سهبعدی و پرسر و صدا مانند مهرهها و اتصالات. این سیستم با ایجاد محیطی ایزوله و بیصدا، بالاترین سطح ایمنی را در کارگاه شما فراهم میکند.
- دستگاه حکاکی لیزر اتوماتیک با اتوفیدر (مدل FLT-Auto): اگر قطعات شما تخت، سبک و مسطح هستند (مانند انواع پولکی، واشر و پلاکهای فلزی)، مدل مجهز به کانوایر دوگانه و اتوفیدر خطی، بالاترین سرعت انتقال و حکاکی لیزری را برای شما به ارمغان میآورد.
برای دریافت مشاوره تخصصی و انتخاب سیستم تغذیه متناسب با هندسه قطعات خود، هماکنون با دپارتمان مهندسی شایاحک تماس بگیرید.
